催化燃烧与红外原理在LEL在线监测中的性能比较与分析

催化燃烧与红外原理在LEL在线监测中的性能比较与分析

在石油化工、能源电力、精细制造等工业领域，可燃气体泄漏是引发火灾、爆炸等重大安全事故的主要风险源之一。为预防此类事故，在线监测可燃气体浓度，并在其达到爆炸下限（Lower Explosive Limit, LEL）前发出预警，是构筑工业安全防线的关键环节-5。在众多监测技术中，基于催化燃烧（Catalytic Bead, CAT）原理和红外（Infrared, IR）原理的探测器是当前固定式在线LEL监测的主流选择。两者虽目标一致，但技术路径迥异，性能特点与应用边界分明。本文旨在对这两种核心技术进行全面深入的比较与分析，以期为不同工业场景下的安全仪表选型提供科学依据。

一、 核心原理：化学燃烧与物理吸收的本质分野

催化燃烧与红外技术的根本区别，在于其检测可燃气体浓度所依据的物理化学原理完全不同。

1. 催化燃烧原理：基于催化氧化反应的“微型燃烧室”

催化燃烧式传感器的工作原理可形象地比喻为一个“微型燃气灶”或“微型燃烧室”。其核心是惠斯通电桥和一对由铂丝线圈制成的元件——检测元件与补偿元件。检测元件表面涂有钯、铂等贵金属催化剂，而补偿元件则经过惰化处理。当可燃气体扩散至传感器内部，在催化剂的作用下，气体会在远低于其自燃点的温度下于检测元件表面发生无焰燃烧（催化氧化），释放热量。这导致检测元件的温度升高，进而引起其电阻值发生变化。补偿元件不参与反应，主要用于补偿环境温度、湿度等变化带来的影响。电桥测量两个元件的电阻差，并将其转换为与气体浓度成正比的电信号，最终显示为LEL百分比值。这是一种化学检测原理，其检测依赖于气体在催化剂表面的燃烧反应。

2. 红外原理：基于分子光谱吸收的“智能光尺”

非分光红外（NDIR）原理则是一种物理检测方法。其工作过程类似于一个“智能手电筒”：传感器向检测气室内发射一束特定波长的红外光，当光束穿过待测气体时，气体分子（如甲烷等碳氢化合物）会吸收特定波长的红外光能量。吸收的强度遵循朗伯-比尔定律，与气体浓度成正比。探测器通过测量红外光束穿过气体后的能量衰减程度，即可精确计算出目标气体的浓度。该过程不与气体发生化学反应，仅是基于气体分子固有的红外吸收“指纹”特征进行识别和测量。

二、 性能指标多维对比：优势与局限的全面审视

基于不同的工作原理，两种技术在关键性能指标上表现出显著差异，直接决定了其适用场景。

特别说明：氢气检测
红外原理无法检测氢气（H₂）、乙炔（C₂H₂）等对称的双原子分子或无偶极矩的气体，因为它们对红外光没有吸收特性。因此，在需要监测氢气的场景中，催化燃烧原理是当前唯一可行的选择。

三、 应用场景分析与选型决策指南

没有绝对最优的技术，只有最适合特定场景的技术。选型的核心在于深入分析应用环境的所有关键因素。

1. 优先选择催化燃烧（CAT）原理的场景：

• 目标气体包含氢气：这是决定性因素。

• 环境良好且成本敏感：确认环境中不含已知的催化剂毒物（硅酮、硫化氢、卤素等），氧气含量正常（>18%），且项目对初始投资有严格限制。

• 典型应用：普通炼油厂装置区、燃气锅炉房、城市燃气调压站、家用甲烷探测器等环境相对简单、气体成分明确的区域。

2. 优先或必须选择红外（IR）原理的场景：

• 存在催化剂毒物的环境：如污水处理厂（硫化氢）、半导体制造业（硅烷）、化工厂（卤代烃溶剂）、使用硅酮密封胶的场所等。

• 缺氧或可变氧环境：如采用氮封的化学品储罐、反应釜、船舶惰性气体系统、粮仓等。

• 需要极低维护和长寿命：对于安装位置偏远、高空或维护不便的场合，IR可大幅降低运维成本和风险。

• 监测高浓度或背景气体复杂：如溶剂回收装置、RTO/RCO废气进口等高浓度VOCs环境，或需要精确测量某种特定碳氢化合物的场合。

• 对安全等级要求极高：鉴于其本质安全的特性，IR更适用于最高级别的防爆区域。

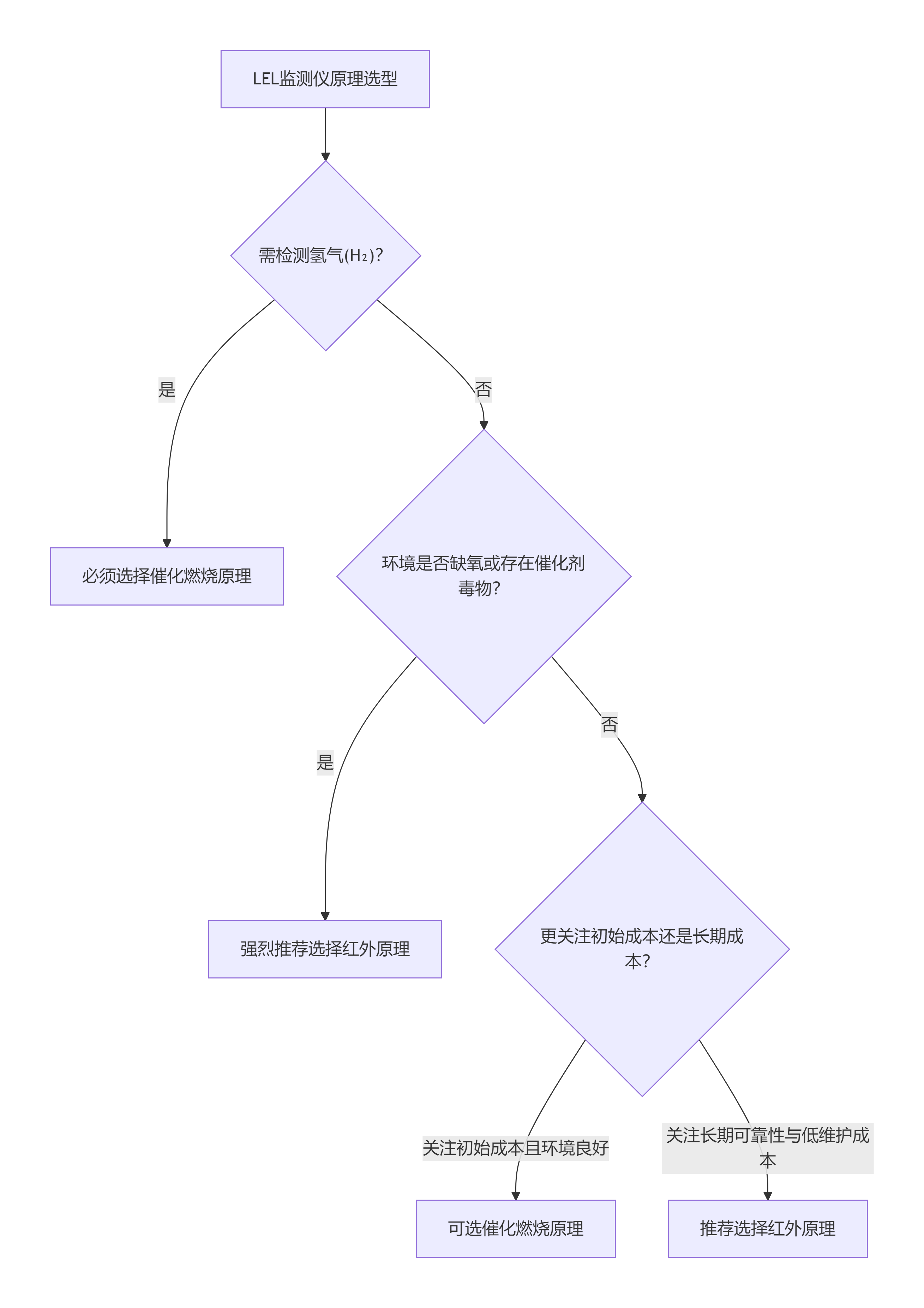

选型决策流程
一个清晰的决策逻辑有助于快速定位合适的技术。如下图所示，可以从检测气体、环境条件、成本考量三个核心维度进行判断：

四、 结论与展望

催化燃烧与红外原理在LEL在线监测领域各擅胜场。催化燃烧技术以其成本低廉、对氢气有效、响应快速的特点，在传统、规范的工业环境中仍占据重要地位。而红外技术则凭借其抗中毒、免维护、长寿命、适应缺氧环境及本质安全的卓越性能，正日益成为复杂、恶劣工况及高标准安全需求下的首选，代表了技术发展的主流方向。

在当今工业安全要求不断提高、智能化运维需求日益增长的背景下，选择何种技术已不能仅凭初始投资决定，而应基于全面的全生命周期成本分析和深入的应用场景风险评估。当无法完全排除环境中的毒物或不确定性时，选择红外原理无疑是更稳健、更安全的长远投资。对于关系到重大安全的关键联锁回路，红外技术提供的更高可靠性和稳定性，能够为企业安全生产提供更为坚实的保障。未来，随着红外传感器成本的进一步优化和智能化诊断功能的集成，其应用广度与深度必将持续扩展。
