首页 > 气体在线监测系统 > 固定污染源VOCs在线监测系统
  • M-3000S 固定污染源VOCs(新).png
  • M-3000S 固定污染源VOCs.png
  • M-3000S 固定污染源VOCs(新).png
  • M-3000S 固定污染源VOCs.png
产品信息

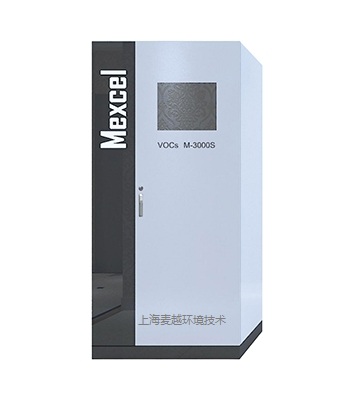

【产品名称】固定污染源VOCs在线监测系统
【产品型号】M-3000S
【测量对象】甲烷、非甲烷总烃,苯系物、甲醇等特征有机物
【工作电源】AC220V
【规格尺寸】850mm×750mm×1800mm
【应用领域】各种固定污染源有机物排放的实时监测,例如 涂装行业、印染行业、印刷行业、炼油企业、制药企业、化工企业、汽车企业、半导体企业、制革企业、铸造企业以及油品的存储、运输和加油站等各个领域。



产品概述

近年来,VOCs废气引起各界关注.,VOCs(volatile organic compounds)即挥发住有机物,是一类化学物质的统称,在常温常压下 ;具有高蒸汽压。我国现标准中VOCs是指20°C条件下蒸汽压大于等于0.01kPa ,或在特定适用条件下具有挥发性的全部有机化合物,或在特定适用条件下具有挥发性的全部有机化合物的统称。

VOCs组成复杂,主要包括烷烃、烯烃、芳香烃、卤代烃、 含氧烃、氮烃、硫烃、低沸点多环芳烃等。其中常见的VOCs种类有甲苯(TolueneToluene)二甲苯(Xylene)、对-二氯苯(Para-dichlorobenzene)乙苯(Ethylbenzene)、苯乙烯(Styrene)、 甲醛(Formaldehyde)、 乙醛(Acetaldehyde)等。



VOCs (挥发性有机物)来源


      VOCs的排放来源分为自然源和人为源。全球范围内,VOCs排放以自然源为主;但对于重点区域和城市来说,人为源排放量远高于自然源,是自然源的6 -18倍。在城市里,VOCs的自然源主要是绿色植被,基本属于不可控源;而其人为源主要包括不完全燃烧行为、溶剂使用、工业过程、油品挥发和生物作用等。目前我国VOCs排放主要来自固定源燃烧、道路交通溶剂产品使用和工业过程。在众多人为源中,工业源是主要的VOCs污染来源,具有排放集中、排放强度大、浓度高、组分复杂的特点。


性能优势

M-3000S型系统采用气相色谱法结合火焰离子化(GC- FID)检测技术,可测量非甲烷总烃( NMHC), 还可针对特定的VOCs(苯、甲苯、二甲苯等)进行监测。除挥发性有机化合物以外,还可以同时测量样品气体的温度、压力、流速和湿度等参数,计算VOCs的排放量。测量数据可通过无线或者有线方式实现数据通信,向信息监视平台发送数据。集合高温取样处理单元、分析系统单元,控制单元,以实现系统的自动化控制,人性化UI,可快速的设定所有分析参数,所测量的数据可在现场端显示,也可上传至DCS及环保监管部门进行实时监控。


系统构成图

麦越M-3000-VOCs在线监测系统.


应用领域


石油化工行业尾气焚烧出口挥发性有机物的监测

  ●     甲烷 20mg/m³

  ●     总烃 36mg/m³

  ●     苯乙烯 3mg/m³


控制NMHC或苯乙烯在环境中的排放总量

  ●     检测器:FID

  ●     周期时间:NMHC及苯乙烯4min

  ●     检测极限:20ppb

VOCs在线监测

化工排放中有害气体的监测

  ●    苯1mg/m³

  ●    丙烯腈 1mg/m³

  ●    甲苯 0.9mg/m³

  ●    乙苯0.8mg/m³

  ●    苯乙烯 0.6mg/m³

丙烯腈在环境空气中

1mg/m³丙烯腈及相近官能图在典型工业环境中

  ●    监测器:FID

  ●    检测极限:25ppb

周期时间:全组分5min;如果只是检测丙烯腈,需1.5min

VOCs在线监测

氯化工行业排放中氯乙烯的监测

  ●    采样标记

  ●     流速监测

  ●     氯甲烷

  ●     氯乙烯(量程)1mg/m³


氯乙烯在空气中

  ●     检测器:FID

  ●     周期时间:2min

  ●     检测极限:20ppb

VOCs在线监测


相关标准



标准号

标准名称

VOCs监测对象

GB 16297 1996

大气污染物综合排放标准

、 甲茶、二甲苯、 甲醛乙醛、丙烯醇, 氯乙烯、光气、非甲院总经

GB 20950 2007

储油库污染物综合排放标准

油气(非甲烷总烃)

GB 21902.2008

合成革与人造革工业污染物排放标准

苯、甲苯、二甲苯、非甲烷总烃

GB27632 -2011

橡胶制品工业污染物排放标准

苯、甲苯、二甲苯、非甲烷总经

GB 31570-2015

石油炼制工业污染物排放标准

苯、甲苯、二甲苯、非甲烷总烃

GB 31571-2015

石油化学业污染物排放标准

非甲烷总烃、有机特征污染物

DB33/923-2014

生物制药大气污染物排放标准

甲醛、甲醇、二氯甲烷、苯酚、氯苯、苯、甲苯、二甲苯、非甲烷总烃

DB33/962-2015

纺织染整工业大气污染物排放标准

甲醛、苯系物、苯、氯乙烯、甲醇、二甲基甲酰胺、VOCs

DB50/577-2015

汽车整车制造表面涂装大气污染物排放标准

苯、甲苯、二甲苯、非甲烷总烃、苯系物、TVOCS

DB31/872-2015

印刷业污染物排放标准

苯、甲苯、二甲苯、非甲烷总烃

/

电子工业污染物排放标准

苯、甲苯、二甲苯、非甲烷总经、三氯乙烯、异丙醇丙酮、二氧甲烷

/

工业园区污染物排放标准

非甲烷总烃、有机特征污染物

/

涂装工业污染物排放标准

笨、甲苯、二甲苯、乙苯、甲醛、苯乙端,二氧甲烷、乙酸乙醋、TVOCs



技术参数

设备名称

M-3000S型VOCs在线监测系统

监测范围

甲烷、非甲烷总烃,苯系物、甲醇等特征有机物

监测原理

GC-FID(气相色谱法分离,FID检测)

系统组成

取样子系统、预处理子系统、气态污染物(非甲烷总烃等)监测子系统、烟气参数(温度、压力等)监测子系统、及数据采集与处理5个子系统

分析仪

M-6900在线式气相色谱仪

分析仪配置

双切换阀(VICI)+三色谱柱+双检测器(FID)

量程

非甲烷总烃:0~50/100/1000/5000mg/m3(可配置)

苯系物:0~50/100/1000/5000mg/m3(可配置)

温度:0~300℃; 压力:-10~10kPa; 流速:0~40m/s

湿度:0~100%; 氧量:0~25%

检测下限

非甲烷总烃0.05ppm,苯系物0.05ppm

分析周期

非甲烷总烃:≤1min,苯系物:≤5min

漂移/重复性

±1%

尺寸

850mm×750mm×1800mm

供电

220V,4000W

工作温度

温度:-10℃~+40℃,

工作湿度

0~95%RH(不结露)

通讯接口

满足政府机关联网要求(串口、以太网口、模拟量接口等)

远程控制

具备远程网络诊断功能。

说明:产品机柜已更新




环境空气中TVOC泄露的连续监测报警


通常,有两种类型的VOC在线监视系统。

一种是对固定源(烟囱)排放监测。对有组织的废气的检测是指收集有烟囱排放的废气,这也称为有组织监控。

另一个是无组织(泄露)排放监测。无组织的废气检测是指室外环境监测,即工厂环境废气监测,也称为厂界vocs在线监测。



防爆区域应用


M-3000S-EXP型监测系统针对危险区域的VOCs排放,特别设计了防爆型系统,应用于危险区域的1区、2区,系统采用正压型防爆型式,防护等级IP65; 系统中的分析、控制等电气设备处于洁净的空气或者氮气环境,安全气体环境通过压力传感、电动阀门、控制器自动控制;系统具有仪表风报警、测量浓度超限报警、温度报警等功能,有效保证了电气设备的安全使用环境。



防爆机柜、防爆分析小屋等。



所获荣誉




麦越公司被认定为上海市高新技术企业,自主研发的M-3000S型VOCs在线监测系统获得环境保护CCEP证书,系统数据采集软件获得16项软件著作权证书,4项国家认证专利技术。
