一、产品介绍

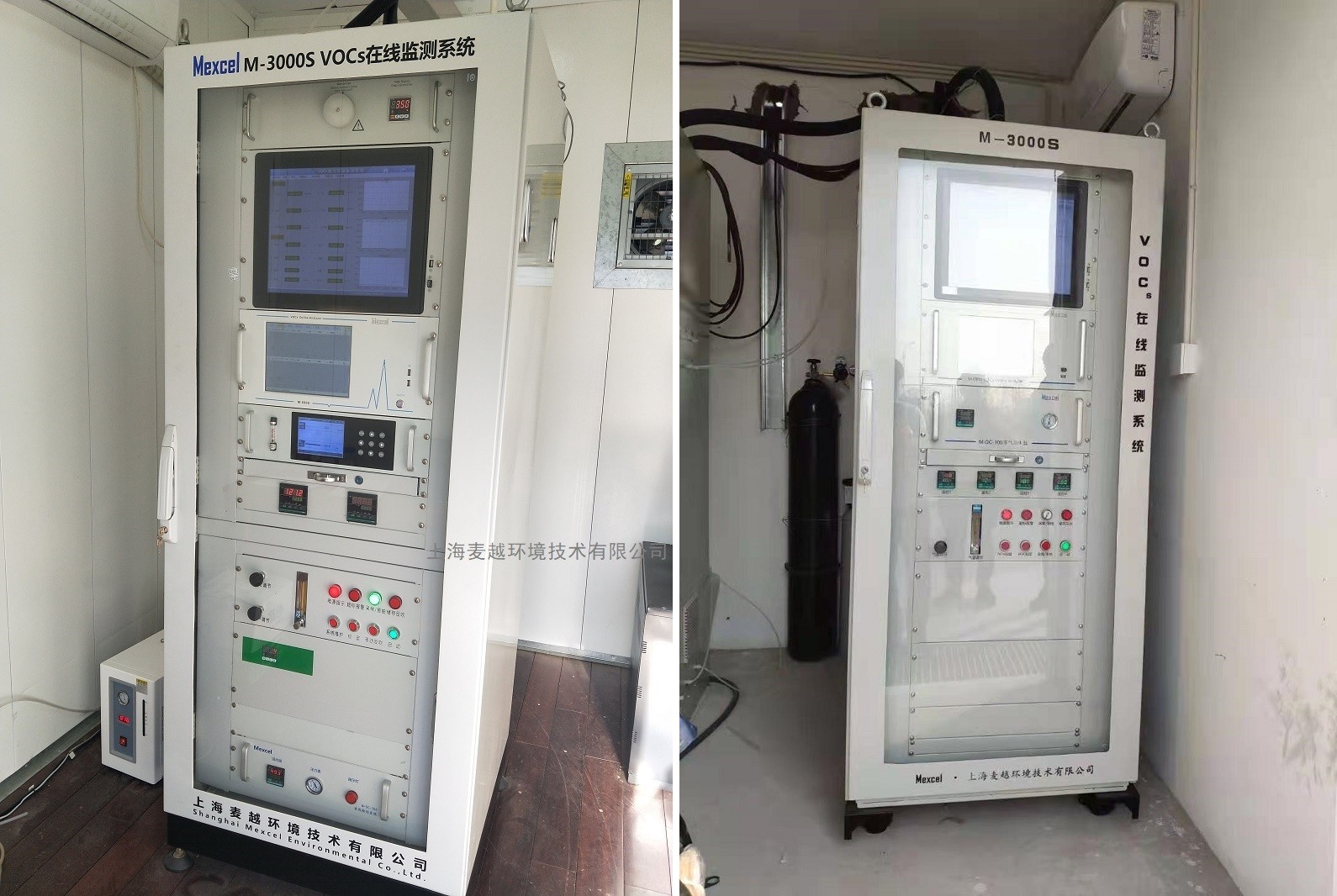

上海麦越环境自主开发的M-3000S污染源挥发性有机物在线监测系统采用*的全程伴热预处理+在线色谱技术+火焰离子检测法（FID）， voc在线监测设备可以实现某一区域范围内的voc排放浓度在线连续监测，并对监测到的数据进行有效的管理，使得相关的设计、制造、验收等达到规定的技术标准。voc在线监测设备主要有样品前处理子系统、voc在线监测仪、数据采集及处理系统等部分组成，在线样品前处理装置采用全程高温伴热，可防止样品在传输过程中的冷凝损失，提高样品检测的准确度；voc在线监测仪采用*的色谱分离检测技术，检测量程宽、检测灵敏度高，可有效监测治理后voc组分的浓度变化；测量信号送入数据采集与处理子系统，该系统具有现场数据实时传送、远程故障诊断等功能，实现了工作现场的无人值守。
二、系统特点
1、标准化设计
符合*标准规范要求
结构设计合理，可实现连续自动监测
2、运行稳定安全，数据真实可靠
采样管线选用聚四氟乙烯、硼硅酸盐玻璃或耐腐蚀、惰性化材质，减少管路吸附造成的损失
全管路保温伴热，避免高沸点烃类物质冷凝“积油”及部件腐蚀
3、无人值守、操作方便
具有自我保护功能，气源供应不足时，火焰熄灭，关闭氢气空气。
自动恢复运行功能，开机、气源供应恢复或意外断电恢复后自动运行。
具备自动校准功能，实现无人值守。
三、系统组成
采样系统：采样管
预处理系统：正压防爆型、常规型
控制系统及软件：上位机工控系统、系统控制软件
挥发性有机物：非甲烷烃、苯系物、非甲烷烃 /苯系物、有机硫
无机气态污染物：二氧化硫/硫化氢、氨气/氮氧化物、一氧化碳、臭氧
气源 ：零气发生器、氢气发生器、空气压缩机、氮气发生器
系统：气体动态校准仪（选配）、标准气体
气相色谱法voc成分自动监控设备价格
四、技术参数
组分：VOCs/NMHC
出厂量程：0~1000ppm
量程上限：0~5000ppm
检出下限：0.05ppm
准确度：<2%（2ppm CH4/C3H8 标气）
流量：不低于 0.5L/min
零点漂移：<0.5%F.S.或者0.50 ppm (24h)
量程漂移：<2.0%F.S.或者0.20 ppm (24h)
零气流速：275~350 ccm
氢气流速：25~500 ccm
载气流速：35~70 ccm
使用区域：非防爆区、现场无强烈振动、无辐射热源、无强电磁干扰源
环境温度：5℃～+45℃
大气压力：50-106KPa
挥发性有机化合物在线监测仪器如何进行安全试验
1、接触电流
试验时，仪器处于不包装及非工作状态。
将仪器置于绝缘工作台上，将接触电流测试仪的专用电源输出线接于仪器金属外壳与电源火线之间，调节电压输出为 1.06 倍的额定电压，开启接触电流测试仪的电源开关，测量接触电流值。
2、介电强度
仪器电源插头不接入电网，将耐电压测试仪的高压输出线与仪器电源插头的火线和零线连接，低电位输出线（黑色）接仪器电源插头的保护接地端。打开仪器电源开关，然后打开耐电压试验仪将电压逐渐加大到 1500V，保持 1min,挥发性有机化合物在线监测仪各部分应无击穿或飞弧现象。
3、保护接地
应按GB 4793.1-2007规定方法进行。
4、仪器的安全保护标识目视检查。
voc在线监测系统的技术规范及原理？
voc是一种挥发性有机化合物，严重危害人体的身体健康。对人体的伤害可以分为三大类，第一是刺激人的感官，像眼睛刺激鼻子等，会使人感到干燥，第二个是对粘膜的刺激和对人体其他系统的破坏，VOC很容易通过血液传输从而导致人的大脑中枢神经受到抑制，从而使人产生头痛。全身没有力气、犯困和不舒服的感觉，第三点是容易破坏人的基因产生致癌物质。
2019年报告称我国每年近数十万人VOC气体。根据世界卫生组织2005年发布的《世界卫生组织甲醛致癌报告》指出，我国因voc污染引起死亡人数每年约为11.1万人，平均每天都有很多人死亡，并且人数仍有逐年上升的趋势。
技术规范
有机废气（VOC）在线连续监测系统，可以实现治理项目前后VOC浓度的在线连续监测，并能对测量得到的数据进行有效管理。相关设计、制造、验收规范达到标准技术规范。
测量原理
有机废气（VOC）在线连续监测系统由在线样品前处理子系统、VOC在线监测仪、数据采集及处理子系统3个子系统组成。在线样品前处理装置采用全程高温伴热，可防止样品在传输过程中的冷凝损失，提高样品检测的准确度；VOC在线监测仪采用先进的色谱分离检测技术，检测量程宽、检测灵敏度高，可有效监测治理后VOC组分的浓度变化；测量信号送入数据采集与处理子系统，该系统具有现场数据实时传送、远程故障诊断等功能，实现了工作现场的无人值守。
整套系统结构简单，动态范围广，实时性强，组网灵活，运行成本低，同时系统采用模块化结构，组合方便。并且能够与企业内部的环保平台和环保部门的数据系统通讯。
采用气相色谱原理进行VOC组分的分析检测。样品被采集后，在载气的作用下进入到色谱分离系统进行分离分析，最后进入到高灵敏度FID检测器进行检测，得到VOC组分的浓度。
voc在线监测系统
设备特点：
采用气相色谱法检测方法，测量准确度高；
全热法整体方案，适用于高温高湿高浓度苛刻工况，有效减少样品的损失，保证数据的正确可靠；
FID检测器具有自动点火和温度判断功能，FID火焰熄灭后自动关闭氢气和空气流量，保证系统安全；
总分析时间控制在2min以内，可以快速反映非甲烷总烃浓度的变化，保证了监测结果的实时性；
拥有多种数据输出端口，可满足不同用户对监控测量数据上传的需求。
voc在线监测系统采用市政供电，配备高精度传感器，具有检测气体种类多、检出限低、精度高、响应速度快的特点，可通过手机APP或平台进行远程控制与数据查询，适用于工业园区污染排放口及污染厂界监测。
voc在线监测系统还配置触摸显示屏，可以现场对仪器进行设置；同时仪器还采用深度冷凝除水，多级除尘的方式，具有超低温加热、自动控温、自动校准功能。仪器可以使用传递校准及现场标气校准双重校准方式，有力的保证了污染源监测数据质量。
SVOC和VOC有什么区别？
SVOC：是指半挥发性有机物(semi-volatile organic compounds)
世界卫生组织(WHO)对室内有机物的分类原则, SVOC 是指沸点在240~400℃范围内的有机物。蒸汽压在(O．1～10-7)X 133．322 Pa的有机物，空气中以气相和颗粒相两种方式存在。
VOC：是挥发性有机化合物(volatile organic compounds）的英文缩写。
世界卫生组织(WHO，1989）对总挥发性有机化合物（TVOC）的定义为，熔点低于室温而沸点在50～260℃之间的挥发性有机化合物的总称。
