制塑行业VOCs在线监测系统技术规范

安徽某制塑行业VOCs在线监测系统技术规范要求，上海麦越环境技术有限公司出具解决方案，上海麦越已经和国内数十家企事业单位开展合作，形成长期的伙伴关系，产品与系统方案广泛应用于化工、制药、印刷、印染、橡胶、塑料等行业的环境监测、废气治理领域。

一、总则

1.1 本技术规范书适用于XXXX有限公司XXXX车间 VOCs 在线监测系统项目。

1.2 本技术规范书提出的是最低限度的技术要求。卖方应满足本技术规范书和工业标准的要求提供高质量服务。

1.3 卖方在执行本技术规范书要求与工业标准有矛盾时，按较高标准执行。本技术规范书中未提及的内容均应满足或优于本技术规范书所列的国家标准和有关国家标准。

1.4 本技术规范书经过维修双方确认后作为采购合同的技术附件，与合同正文具有同等的法律效力。

1.5 本技术规范书未尽事宜，由购买双方协商确定。

二、现场条件

本工程的气象条件和地理条件如下：

2.1 气温

年 平均 气 温 15.7 ℃

极端最高气温 39.1 ℃

极端最低气温 -11.9 ℃

最热月平均气温 28 ℃

最冷月平均气温 2.1 ℃

2.2 湿度

年平均相对湿度 75%

2.3 气压

年平均气压 100.78 kPa

年最低气压 98.25 kPa

年最高气压 103.66 kPa

2.4 降雨量

年平均降雨量 862.5 mm

最大月降雨量 422.3 mm

最大日降雨量 134.7 mm

最大时降雨量 49.8 mm

2.5 风速

年平均风速 2.31 m/s

最大风速 21.7 m/s

瞬 时最大风速 23.5 m/s

全 年主导风向 E

年 次主 导 风向 NE

2.6 地震烈度 7 度

2.7 最大积雪深度 15 cm

2.8 全 年无 霜 期 216 天

三、VOCs 在线监测系统技术要求

1  测量项目

 烟气中的甲烷、非甲烷总烃浓度，颗粒物浓度及烟气温度、压力、流速、湿度、流量等烟气参数

2  测量方法

 烟气采样方法：完全抽取+高温法

 甲烷/非甲烷总烃监测方法：气相色谱法

 氧气：氧化锆法

 温度测量方法：温度传感器

 压力测量方法：压力传感器

 流速测量方法：差压法（皮托管）

 湿度测量方法：传感器法

3 VOCs 在线监测系统特点

系统主要具有以下特点：

一套仪器同时分析甲烷、总烃多个组分；

采用气相色谱法，是国际公认的 VOCs 检测方法，满足美国 EPA 标准的技术要求；

分析周期快，单次循环周期小于 2min，保证监测实时性；

系统采用全热法，从采样到分析全程高温，无需除水，有效避免样品损失，保证监测数据准确可靠，符合美国、欧盟的标准；

采样管线、主流路器件选用抗腐蚀和惰性化的材料，减少样品吸附，数据可信度高；

具备自动吹扫功能，可自动去除滤芯表面的粉尘，延长滤芯使用寿命；

具备自动校准功能，无需值守，限度减少维护量；

4 VOCs 在线监测系统主要技术指标

VOCs 在线监测系统重要技术要求：

1）★管路阀箱、检测器、色谱柱分析模块要求具备完全独立控温能力，无温度交叉干扰，确保分析

数据的质量(提供仪器制造商盖章的技术证明文件)；

2）★切换阀要求：配置高性能转动两位切换阀，采用进口部件；(提供仪器制造商盖章的技术证明文

件及进口产品报关单)；

3）拥有色谱/质谱分析技术相关专利，或者非甲烷总烃等 VOCs 相关检测装置相关的 5 项以上专利。

4）★提供第三方发布的软件产品类别界定报告。（需提供相关证明材料）

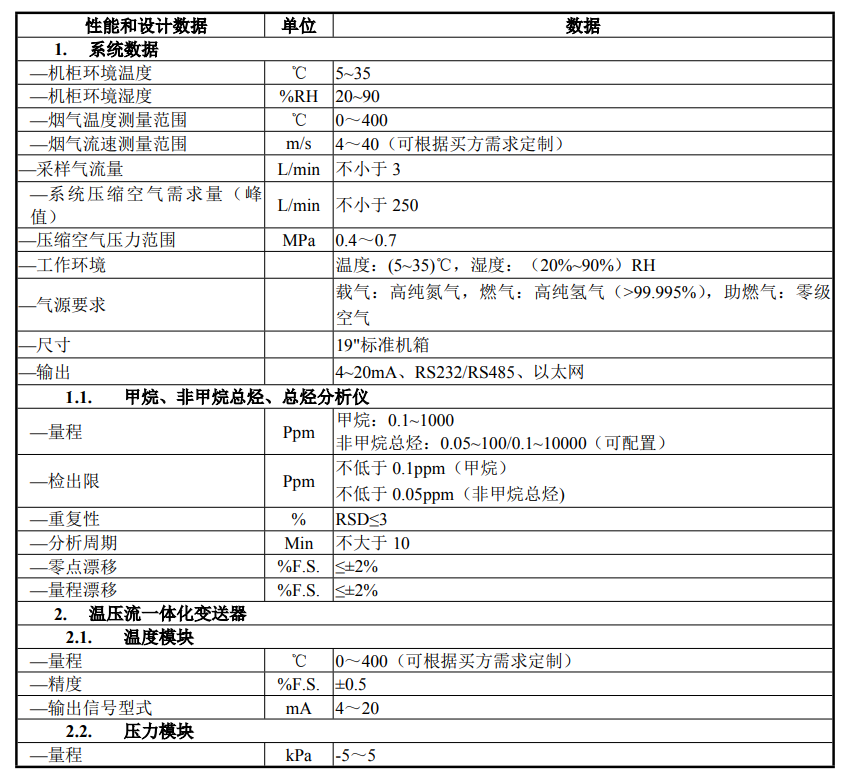

5 分析仪、温压流一体变送器、湿氧分析仪

6 氢气发生器

性能指标：

纯度:99.999%

流量:0-300ml/min

输出压力:0~0.4Mpa

电压:220V±10%

输出管径 1/8"

自动补液(从仪器外部储水器自动补充蒸馏水或去离子水到仪器内) 5/40C。

7 零气发生器

项目                        数值

输出流量                 20SLPM，当 30Psig 时

露点                       ＜-30℃（＜15L）；＜-20℃（＞15L）；

甲烷                       ＜5ppb

非甲烷总烃             ＜0.25ppb

8 采样预处理单元（采样探头、伴热管线）

1、采样探头

1. 使用温度：-20~50℃，采样流量 5L/min。

2. 过滤精度 2um

3. DN50 法兰接口

4. 采样接口φ8mm

5. 内反吹接口φ8mm

6. 全程标定接口φ8mm

7. zu高控制温度 180℃

8. 电气接口 M16*1.5

2、伴热管线

1.恒功率电伴热带经过增安型防爆认证。

2.系统具备伴热管温控异常报警功能，异常状态下自动停止采集样气。

3.采样管温度一般不小于 120℃，保证烟气在采样管内不会结露。

4.系统具备伴热管温控异常报警功能，异常状态下自动停止采集样气。

3、预处理单元

1.系统需采用气相色谱法；

2. 系统采用抽取式运行;

3.需具备自动吹扫功能，可自动去除滤芯表面的粉尘，延长滤芯使用寿命；

4.需具备自动校准功能，支持全程校准，无需值守，zuda限度减少维护量。

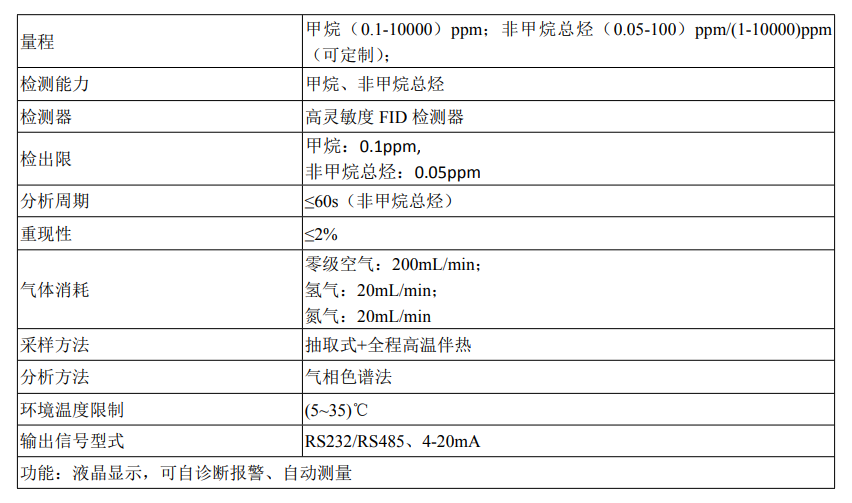

9 挥发性有机物监测子系统

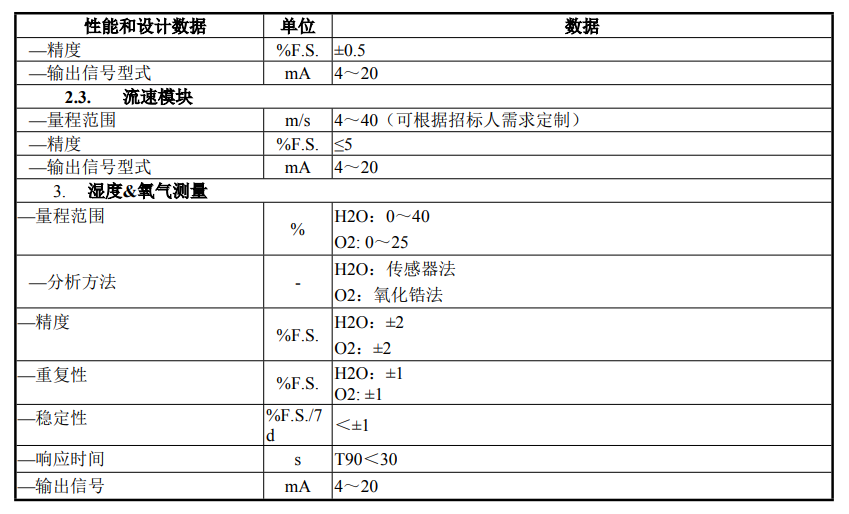

10 烟气参数监测子系统

1、温度、压力、流速一体化测量仪

测量方式：变送器测量

产品参数：

1. DN80 法兰接口

2. 反吹接口 φ8mm

3. 电磁阀、绝压/差压变送器、温度变送器接线盒

4. 电气接口 M16*1.5

11 数据采集与处理子系统

1、数据监控和转换功能

1.屏幕实时显示测量值的干基值、湿基值和折算值。

2.屏幕画面能显示过程变量的实时数据和设备运行状态。

3.具备按照环保标准制表和打印日报、月报、年报表功能。

2、数据的存储和检索功能

1.硬件能存储不低于 10 年以上的分钟数据报表、小时数据报表、日报表、月报表、系统报警记录和系统操作记录。

2.能够检索任意时间点的监测数据和任意时间段的报表。

3、监测参数设置功能

1.可设置各测量数据的报警上下限

2.可设置（4～20）mA 模拟输入量有关参数和数据输入开关量所代表报警含义

3.可设置管道横断面面积

4.系统具有多级管理权限，可以根据需要设置管理权限和登陆密码。

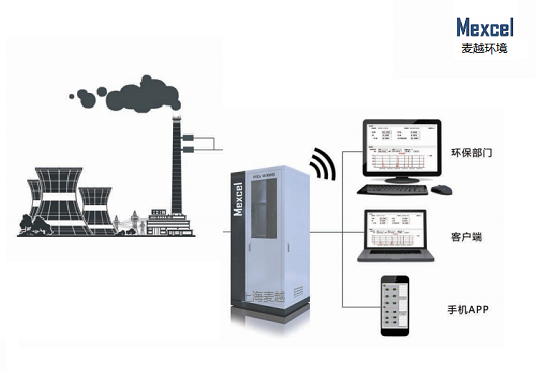

4、数据远传功能

选择合适数据远传单元，利用当地网络与环保局环保信息平台通信，上报监测数据

5、与企业内部 DCS 联网与 DCS 联网单元结合，向企业内部的 DCS 输送浓度数据和报警信息。

6、数据上传

要能把相关数据通过 GPRS 或 4G 等通讯方式上传至当地环保部门。

12 颗粒物分析仪指标

12.1 工作原理：激光烟尘探测仪作为测量颗粒物浓度的仪表，测量原理采用激光后向散射法。粉尘仪采用激光后向散射测试原理完成对被测烟道的粉尘浓度的测定。内嵌的高稳定激光信号源穿越烟道，照射粉尘粒子，被照射的粉尘粒子将反射激光信号，反射的信号强度与粉尘浓度成正变化。检测粉尘反射的微弱激光信号，通过特定的算法即可计算出烟道粉尘的浓度。

12.2 量程：0~100,500,1000,2000,4000mg/m3，可设定。

12.3 零点漂移：±2%F.S./24h

12.4 量程漂移：±2%F.S./24h

12.5 示值误差：±2% F.S.

12.6 响应时间：≤ 10s

12.7 烟道直径：(0.7~20)m

13 反吹子系统指标

1.工作环境温度：（-40~+60）℃

2.吹扫压力：（0.4~1.0）MPa

3.探头自动吹扫周期：根据尘含量

4.皮托管自动吹扫周期：根据尘含量

14 校准子系统

1.工作环境温度：（-40~+60）℃

2.校准气：甲烷/非甲烷混合标准气体（量程气），N2 标准气体（零点气）。

3.校准压力：钢瓶压力输出范围（0.05~1）MPa

4.校准流量：3L/min，可通过流量计调节

5.校准管路材质：聚四氟乙烯管，终端卡套接头 316L 不锈钢

6.校准阀门：全阀体不朽钢，密封件丁腈橡胶

7.手动校准控制：可通过手动按钮或系统软件操作发起

8.自动校准控制：系统软件按用户设置的时间、频率自动操作标气阀门完成，周期 0 天~365 天间可任意设定，时间 0 点~24 点可任意设定，零点校准、量程校准可分别设定

9.校准记录：系统可自动记录标定时原始值，自动计算并记录零点漂移、量程漂移值，自动记录校准的时间，所有校准相关数据可进行历史查询，并且在数据查询时，如某段时间系统处于校准状态，校准标识将标注在数据后

10.校准浓度：标气浓度值在系统人机操作界面上进行设置并存储

11.比对校准功能：除对仪表进行标气校准外，系统支持比对校准。

15 品牌要求

四、卖方资格

投标人资格要求：

1.必须提供最少三台以上的合同业绩

2.必须通过当地的环保部门验收合格（以第三方检测报告为准），

3.一旦中标须仪器出现问题必须 x 小时到达现场

4.如果出现故障，必须提供免费的监测业务，免费提供相关仪器来代替

5.仪表生产厂家没有被环保部门通报批评或者处罚，供应商不在环保局黑名单上。

五、包装和运输

5.1 卖方保证做到设备在运输过程中不受脏污、损坏、变形、丢失、及受潮。对于外露的接触表面，需有预防腐蚀的措施。所有运输措施均应考虑设备在到达现场前的运输过程中可能受到的最大加速度所产生的力。

5.2 所有部件的装运，需在现场便于卸货、搬运和安装。为了正确的搬运和安装，卖方提供

必要的吊钩或吊装设施，并在装运文件中提供吊索布置图。

5.3 凡是在运输过程中容易松散的物件都固定在箱内，以防止相对移动。

5.4 包装箱上用油漆书写项目名称，有在运输、保管过程中必须注意事项的明显标志和符号

（如上部位置、防潮、防雨、防震、起吊位置等）

5.5 设备往返运输费用由卖方承担

六、质量保证、设备的测试和检验

6.1 设备的设计和制造符合目前执行的国家标准全部指标。

6.2 在合同质保期内，如果分析仪发生由于本身质量问题而引起的故障和设备损坏，卖方将免费予以解决或免费更换损坏的部件。如遇重大问题，在 24 小时内可派遣工程师到现场解决问题。

6.3 在合同质保期外，如果分析仪发生故障和设备的损坏，将提供有偿服务。服务的响应时间不超过 24 小时。损坏的部件价格按原合同执行。

6.4 供方需提供制造、采购设备、材料的检验报告。

6.5 质保期：VOCs 在线分析仪验收合格交付使用 12 个月或者交货后 18 个月，以先到时间为准。

七、技术资料

投标方需提交的技术资料：

设备一览表

外购设备供货商一览表

所有设备的合格证

八、服务计划

在合同设备现场安装、调试、性能考核及设备验收期间，投标人派出合格的技术人员到现场为招标人提供相应的技术服务工作。包括，设备安装调试，详细的技术交底，讲解图纸、操作规程、设备性能及有关注意事项等，解答合同范围内招标人提出的技术问题，并进行必要的示范
