储油库VOC在线监测设备系统介绍

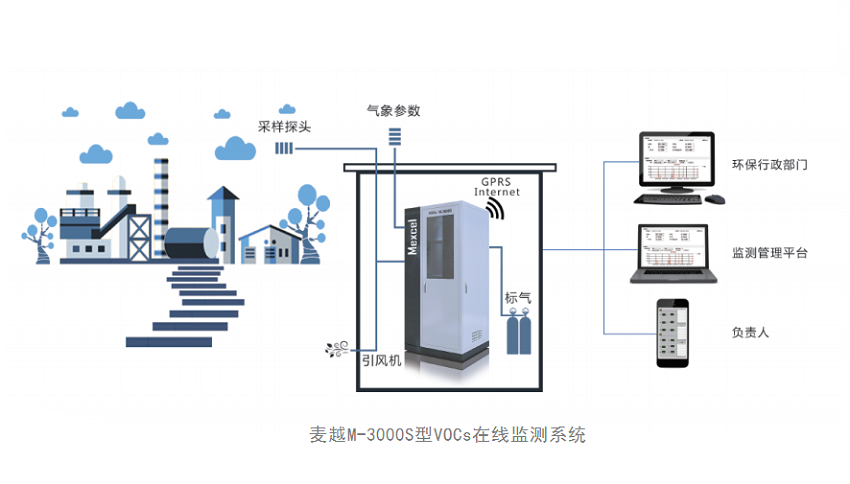

一、储油库VOC在线监测设备选用麦越环境公司的一款用于无组织排放边界M-2060型VOC在线监测高精度高分辨率实时监测的智能VOC检测系统，进行全面点位监测与联网。VOC监测系统主要监测空气中大气压力、温度、湿度、风速、风向、VOC等因子。设备采用基于无线通讯技术，大量的加油站边界监测点可实现与服务器之间保密安全通讯，将各监测点大数据汇集到“云平台”。

二、应用场景

环境空气自动监控、居民区大气污染自动监控、

企业边界大气污染自动监控、职业环境空气污染自动监控

产业园区空气污染自动监控 、工作场所空气污染自动监控

三、系统特点

1、标准化设计

符合国家标准规范要求

结构设计合理，可实现连续自动监测

2、运行稳定安全，数据真实可靠

采样管线选用聚四氟乙烯、硼硅酸盐玻璃或耐腐蚀、惰性化材质，减少管路吸附造成的损失

全管路保温伴热，避免高沸点烃类物质冷凝“积油”及部件腐蚀

3、无人值守、操作方便

具有自我保护功能，气源供应不足时，火焰熄灭，关闭氢气空气。

自动恢复运行功能，开机、气源供应恢复或意外断电恢复后自动运行。

具备自动校准功能，实现无人值守。

四、储油库VOC在线监测设备 建设背景

VOCs（VolatileOrganicCompounds），挥发性有机物。对于石化行业而言，VOCs主要包括挥发性有机气体和轻烃类；VOCs在PM2.5中平均占比接近30%，最大可达41%以上VOCs污染排放标准。

石化企业是主要VOCs人为排放源之一，主要来自石化装置设备与管阀件泄漏、各类贮罐的呼吸、装置尾气、油品装运挥发、废水处理系统逸散等无组织排放。

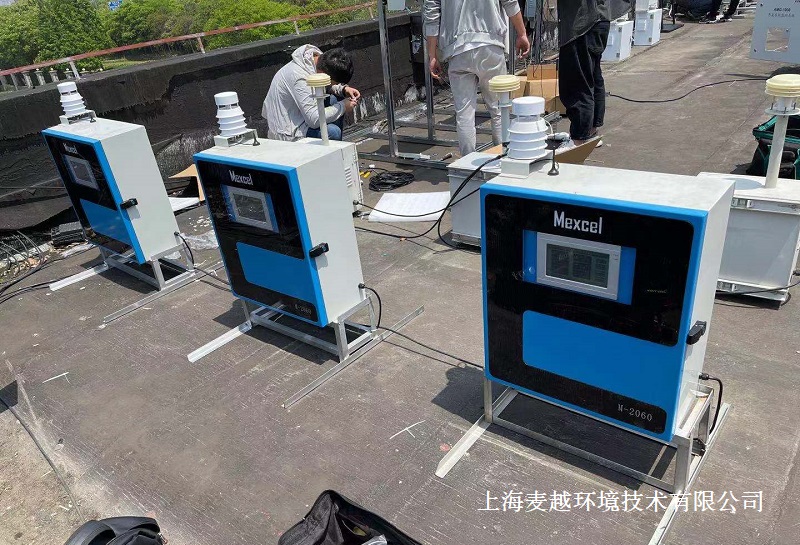

五、储油库VOC在线监测设备产品简介

麦越M-2060型  VOC 在线监测系统是麦越公司针对环境中固定污染源的挥发性有机物进行实时在线监测的一种气体检测仪表；是集气体采样、气体过滤、实时浓度显示、本地声光报警、设备联动、数据远程等功能为一体的标准化、模块化、专业化系统集成产品；产品采用三防设计，可直接户外使用；麦越M-2060型  VOC 在线监测系统经主动采样、专业过滤后再进行专业气室内进行检测，具体反应速度更快、抗干扰能力更强、测量更精准、寿命更长等特点；因其性能和良好表现，不仅可以作为企业内的有组织或无组织的气体排放使用，还可以为环保监测等部门提供数据决策支持。

六、储油库VOC在线监测设备 参考标准：

GB 3095-2012《环境空气质量标准》

GB3095-1996《环境空气质量标准》

GB16297-1996《大气污染物综合排放标准》

GB13271-2001《锅炉大气污染排放标准》二类区 II时段标准

GB37822-2019   《挥发性有机物无组织排放控制标准》

GB37823-2019   《制药工业大气污染物排放标准》

GB37824－2019 《涂料、油墨及胶粘剂工业大气污染物排放标准》

HJ/T212-2005《污染源在线自动监控(监测)系统数据传输标准》

HJ/T193-2005《环境空气质量自动监测技术规范》

HJ/T397-2007《固定源废气监测技术规范》

HJ/T55-2000《大气污染物无组织排放监测技术导则》

DB12/524-2014《工业企业挥发性有机物排放控制标准》

七、储油库VOC在线监测设备 监测原理：

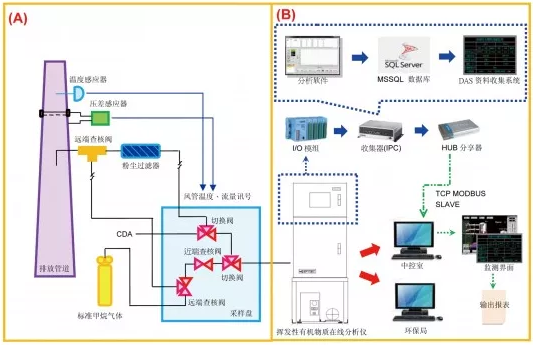

麦越M-2060型  VOC 在线监测系统 由 PID 技术原理的 VOC 气体分析仪、原装进口除湿除尘过滤器、国外品牌长寿命真空采样泵、24V 电源转换器和电路保护装置组成；其工作原理为：产品由 220V 供电，经内部电源转换器变成 24V 后，直接给 VOC 检测仪和真空泵供电；由内部工作的真空泵主动将外界的气体吸入气管后，经高效除湿除尘过滤然后送入 VOC 气体分析仪的专业气室内进行浓度检测；检测的浓度值会实时在 VOC 气体分析仪的屏幕上进行实时显示；同时，还有 4-20mA 或 RS485 信号进行数据远传；另外，麦越M-2060型  VOC 在线监测系统还可以搭配工厂中的风机、阀门、喷淋系统等设备来使用，通过内部开关量信号实现联动。气体超标即时报警，同时启动/关闭联动设备；此外，其监测数据还可以通过配套软件实时接收，并且可以实现多路统一管理以及数量的无限扩充。存储的数据还可以任意选取时间段进行查询，曲线显示，数据 EXCEL 导出等，使得监测数据一目了然。
