voc在线监测设备安装 法规依据

文章出处:麦越环境 人气:42发表时间:2021-06-08 06-08 08:49

关于voc在线监测设备安装 法规依据,分为污染物排放标准、voc在线监测设备安装标准、站房建设标准、采样孔法兰、环保比对孔法兰等安装施工标准,具体跟随麦越环境仪器来看一下;


一、大气污染物排放标准:

大气污染物综合排放标准(GB16297-1996);

恶臭污染物排放标准(GB14554-1993);

炼焦炉大气污染物排放标准(GB16171-1996);

饮食业油烟排放标准(GB18483-2001);

储油库大气污染物排放标准(GB20950-2007);

汽油运输大气污染物排放标准(GB20951-2007);

加油站大气污染物排放标准(GB20952-2007);

合成革与人造革工业污染物排放标准(GB21902-2008);

《国务院关于加强环境保护重点工作的意见》(国发〔2011〕35号);

《中华人民共和国环境保护部公告(2013年第59号)环境空气细颗粒物综合防治技术政策》;

《省政府关于印发江苏省大气污染防治行动计划实施方案的通知》,苏政发〔2014〕1号;

《挥发性有机物(VOCs)污染防治技术政策》环境保护部公告【2013】 31号;

《环境保护部关于加强环境应急管理工作的意见》(环发〔2009〕130号)

《关于切实加强风险防范严格环境影响评价管理的通知》环发【2012】98号;

《大气污染防治行动计划》(国发〔2013〕37号)

《关于印发江苏省重点行业挥发性有机物污染控制指南的通知》(苏环办【2014】128号);

《环境保护部关于印发〈2013年全国环境应急管理工作要点〉的通知》(环办〔2013〕10号)


1.


二、M-3000Svoc在线监测设备设计标准

1、固定污染源烟气排放连续监测技术规范(试行)(HJ/T 75-2007)

2、固定污染源排气中颗粒物测定与气态污染物采样方法(GB/T 16157)

3、固定污染源排气中非甲烷总烃的测定气相色谱法(HJ/T 38-1999)

4、固定污染源废气挥发性有机物的采样气袋法(HJ 732)型

5、固定污染源烟气连续监测系统技术要求及检测方法(试行)(HJ/T 76-2007)

6、污染源在线自动监控(监测)系统数据传输标准( HJ/T 212)

7、固定污染源废气非甲烷总烃连续在线监测系统技术要求及检测方法(HJ-1013-2018)

8、烟气采样器技术条件(HJ/T47-1999)

9、污染源在线自动监控(监测)系统数据传输标准(HJ/T212-2005)

10、信息技术设备(包括电气事务设备)的安全(GB4943-1995)

11、电气装置安装工程施工及验收规范(GBJ232-92)

12、信息技术设备包括电气设备的安全(GB4943-95)

13、安全防范工程程序与要求(GB/T75-94)

14、2018上海市固定污染源非甲烷总烃在线监测系统安装及联网技术要求

15、分析仪器通用技术条件(GB12519-1990)

16、自动化仪表工程施工及验收规范(GB 50093-2002)

17、石油化工可燃气体和有毒气体监测报警设计规范(GB50493-2009)

18、在线分析仪系统的设计和安装(EEMUA No.138)


1623113936733074

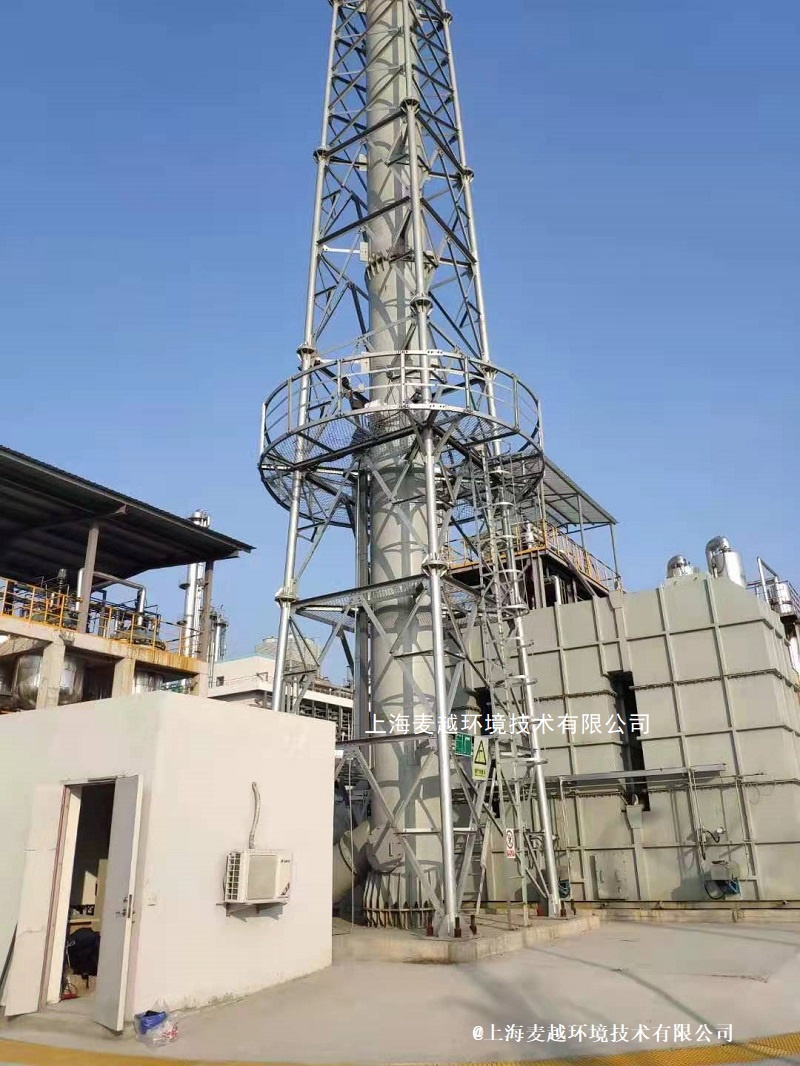

三、监测站房建设

1、应为室外voc在线监测系统提供独立站房,监测站房与采样点之间的距离应尽可能近,采样及传输管线长度原则上不超过70m。

2、 监测站房的基础荷载强度应≥2000kg/m2。若站房内仅放置单台机柜,面积应≥3×4m2。若同一站房放置多套分析仪表的,每增加一台机柜,站房面积应至少增加4m2,便于开展运维操作。站房空间高度应≥2.8m,站房建在标高≥0m处。

3、 监测站房内应安装空调和采暖设备,室内温度应保持在15~30℃,相对湿度应≤60%,空调应具有来电自动重启功能,站房内应安装排风扇或其他通风设施。

4、 监测站房内配电功率能够满足仪表实际要求,功率不少于8kW,至少预留三孔插座5个、稳压电源1个、UPS电源1个。

5、监测站房内应配备不同浓度的有证标准气体,且在有效期内。标准气体应当包含零气和voc在线监测系统测量的各种气体的量程标气,以满足日常零点、量程校准、校验的需要。低浓度标准气体可由高浓度标准气体通过经校准合格的等比例稀释设备获得(精密度≤1%),也可单独配备。工作气源纯度应满足分析仪器使用要求,氢气纯度至少达到99.99%。

6、监测站房应有必要的防水、防潮、隔热、保温及安全防护措施,在特定场合还应具备防爆功能,按照GB 3836.1中相关规定执行。

7、监测站房应具备满足voc在线监测系统数据传输要求的通讯条件。


四、测量点位置选择与建设

测量点位的选择参照 HJ/T 75 标准的要求。应准确可靠地安装在固定污染源烟气排放状况有代表性的位置上,位于固定污染源排放控制设备的下游和比对监测断面上游,尽可能选择在气流稳定的直管段,避开烟道弯头和断面急剧变化的部位,不受环境光线和电磁辐射的影响,烟道振动幅度尽可能小,避开烟气中水滴和水雾的干扰,以保证采样断面烟气和流速分布相对均匀,监测断面无紊流。



五、采样孔法兰

采样孔法兰是VOC监测气体抽取探头安装用法兰,法兰规格为DN50 PN0.6,安装法兰端应上倾5°焊接,以减少冷凝水进入采样气路。采样孔的法兰与联接法兰几何尺寸极限偏差不得大于±5mm,极限偏差法兰端面垂直度不得大于2‰。

烟气采样头、采样管、伴热管各连接处严格密封。

法兰通过焊接固定在烟道上,法兰需要带有法兰密封盖。

VPT孔法兰是为了安装温压流一体机的探头准备的,规格为DN65 PN0.6 。

系统采用皮托管法测量流速,皮托管不宜安装在烟道内烟气流速小于5m/s 的位置。安装皮托管探头时,动压口与气体流动方向的偏差角θ最大不得超过±5º,探头的动、静压口应位于距烟道内壁当量直径的1/3~1/2 处或距离烟道内壁不小于1m。

皮托管与微差压变送器间距离应尽可能靠近。皮托管动、静压口与微差压变送器的压力检测口用聚四氟管相连,连接处应密封。

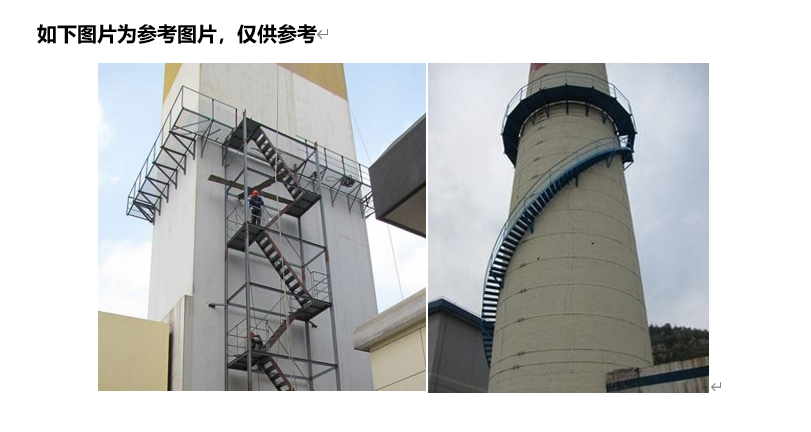

采样平台.

六、环保比对孔法兰

监测孔的开孔位置均应符合HJ/T 75 的要求。

烟道预留手工比对采样孔管的开孔位置和数目应符合GB/T 16157 的相关要求;烟道预留手工比对孔内径尺寸要求:内径不得低于100mm;预留手工监测孔采样管应和烟道壁垂直,且向外应出烟道外壁100mm。一般小直径管道,预留1-2个即可。

各采样设备的监测孔法兰、采样管及其固定连接材料(包括螺母、螺栓、短管、法兰等)应采用不锈钢,法兰密封圈应采用石棉垫或硅胶垫材料。焊件应组对成焊,其壁(板)的错边量应符合以下要求:管子或管件对口、内壁齐平,最大错边量应不得低于1mm。当烟道为正压烟道或有毒气时,应采用带闸板阀的密封采样孔。

另外,我方会派出技术人员到现场,进行勘查,确认采样口开孔位置,指导法兰的焊接,配合完成采样平台上的工作。
