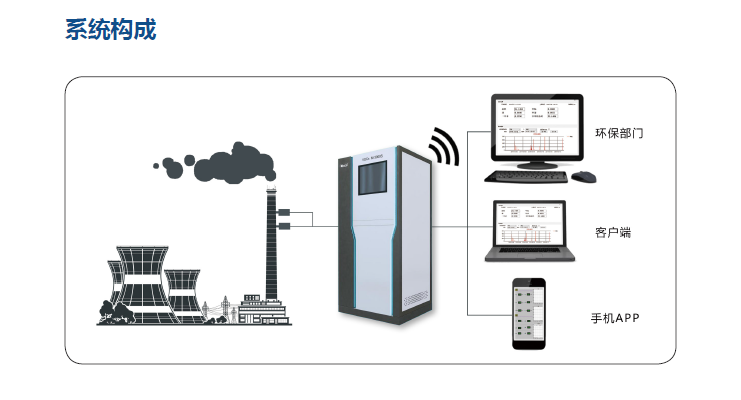

voc在线监测系统安装 法规依据之采样平台与桥架建设

我国高度重视环境的污染,出台了一系列的法律法规及相关政策支持环境质量状况的改善,voc在线监测建设的相关政策及法律依据主要包括:《大气污染防治行动计划》(国发〔2013〕37号)等，麦越环境整理了voc在线监测系统安装 法规依据之采样平台与桥架建设，来一起看看吧！

一、采样孔法兰

采样孔法兰是VOC监测气体抽取探头安装用法兰，法兰规格为DN50 PN0.6，安装法兰端应上倾5°焊接，以减少冷凝水进入采样气路。采样孔的法兰与联接法兰几何尺寸极限偏差不得大于±5mm，极限偏差法兰端面垂直度不得大于2‰。

烟气采样头、采样管、伴热管各连接处严格密封。

法兰通过焊接固定在烟道上，法兰需要带有法兰密封盖。

VPT孔法兰是为了安装温压流一体机的探头准备的，规格为DN65 PN0.6 。

系统采用皮托管法测量流速，皮托管不宜安装在烟道内烟气流速小于5m/s 的位置。安装皮托管探头时，动压口与气体流动方向的偏差角θ最大不得超过±5º，探头的动、静压口应位于距烟道内壁当量直径的1/3～1/2 处或距离烟道内壁不小于1m。

皮托管与微差压变送器间距离应尽可能靠近。皮托管动、静压口与微差压变送器的压力检测口用聚四氟管相连，连接处应密封。

二、环保比对孔法兰

监测孔的开孔位置均应符合HJ/T 75 的要求。

烟道预留手工比对采样孔管的开孔位置和数目应符合GB/T 16157 的相关要求；烟道预留手工比对孔内径尺寸要求：内径不得低于100mm；预留手工监测孔采样管应和烟道壁垂直，且向外应出烟道外壁100mm。一般小直径管道，预留1-2个即可。

各采样设备的监测孔法兰、采样管及其固定连接材料（包括螺母、螺栓、短管、法兰等）应采用不锈钢，法兰密封圈应采用石棉垫或硅胶垫材料。焊件应组对成焊，其壁（板）的错边量应符合以下要求：管子或管件对口、内壁齐平，最大错边量应不得低于1mm。当烟道为正压烟道或有毒气时，应采用带闸板阀的密封采样孔。

另外，我方会派出技术人员到现场，进行勘查，确认采样口开孔位置，指导法兰的焊接，配合完成采样平台上的工作。

三、采样平台建设

1) 采样平台长和宽均不得小于2m，护栏不得低于1.5m，脚部踏板宽度不得低于10cm，便于工作人员现场操作。

2) 取样平台上部应装设防雨罩，距平台高度不低于2.2米，避免恶劣天气对检测设备造成损坏，以及在突发天气时对高空工作人员进行适当保护。

3) 设计承重时按每平方需承重300 kg设计。

4) 安装的工作区域应设置一个防水低压配电箱，内设漏电保护器、不少于4个10A插座，

5) 保证监测设备所需电力。

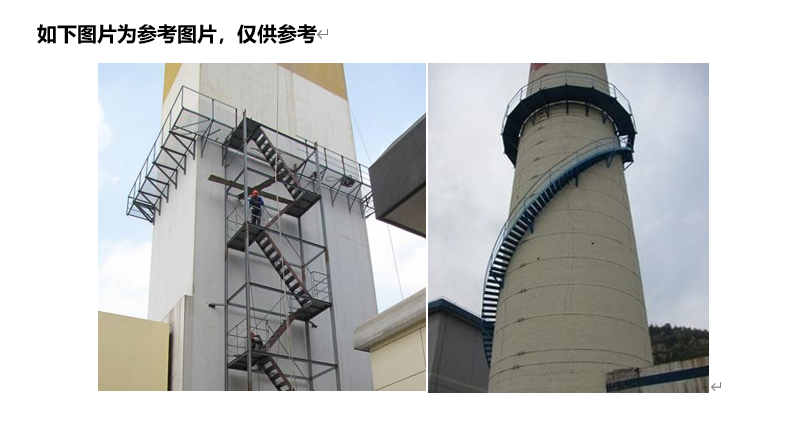

6) 采样或监测平台应易于人员和监测仪器到达，当采样平台设置在离地面高度≥2m 的位置时，应有通往平台的斜梯（或Z字梯、旋梯），宽度应≥0.9m；爬梯与水平面夹角角度不得大于45度。当采样平台设置在离地面高度≥20m的位置时，应有通往平台的升降梯。

7) 人工取样平台底部脚踏部分要防滑、防坠物、防积水、防结冰。

8) 人工监测平台上应设置固定档案盒一个，放置平台维护档案，以方便建立人工监测平台及自动监控设施采样端维护档案（每半月进行一次维护）。

9) 安装在高空位置的系统要采取措施防止发生雷击事故，要进行防感应雷及直击雷防护；高空平台做好接地，以保证人身安全和仪器的运行安全。应及时提供防雷监测合格报告。

10）对于安装于内套筒烟囱内的在线监控设施，人工监测平台位置处要设置通风设施或在平台位置上方对开方便空气流通的窗口。

11)采样平台上应在监测设备附近提供干燥、清洁、无油、无尘、无污染因子成份的反吹气源，气源压力要求在0.6MPa～0.8MPa之间

四、桥架与管线铺设

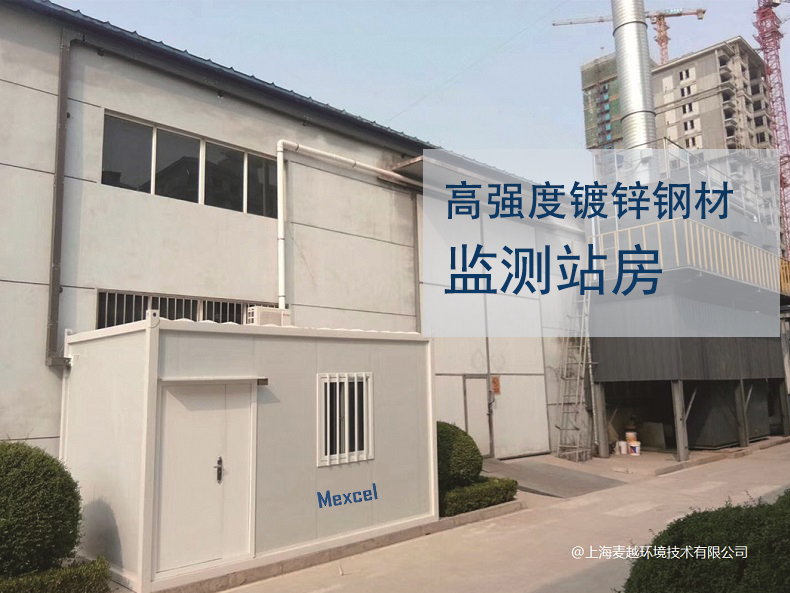

从采样平台到监测站房应该铺设桥架，用于管线和线缆的铺设使用。桥架规格推荐使用200×100mm槽式桥架，材质可选择浸锌板/玻璃钢/不锈钢，桥架内每隔4～5m要有固定装置。

采样管路的最佳长度为30m以内，根据现场情况，可以延长至50m范围，如果排放气体只监测NMHC，温度为常温，湿度比较小，而且确实现场条件不允许，可以将长度控制到80m。

桥架从采样平台到监测站房之间的倾斜度不得小于5º，在垂直或水平4～5m 处进行固定，整条管路不得出现U 型和V 型的布线形状，避免形成水封。应确保桥架从站房墙壁进口处到站房机柜接口处≥1.5m，弯曲圆弧半径≥0.5 m。

由卖方根据实际情况，铺设不锈钢桥架与管线。

五、压缩空气提供

为保证仪器正常长期运行，需要长期稳定提供无油、无尘、无水的洁净压缩空气，供气压力为0.4～0.7MPa，耗气量不超过1m3/h。

需要给监测站房和采样平台分别提供压缩空气。压缩空气的接口1/4NPT内螺纹，接口处需要配开关控制装置。

六、安全防护

系统建设应该考虑防爆、防雷击、防潮、防盗等安全防护设施，参照相关标准执行。
