M-5010-HT高温型浓度在线分析仪

上海麦越环境技术公司推出的 M-5010-HT 高温型浓度在线分析仪，基于光学临界角测量原理，采用数字 CCD 检测技术，用于在线测量溶液的浓度、折射率（nD）、温度以及特定物质的质量浓度（g/L），并可换算为 Brix 糖度等参数。仪器适用于高温、高压、防爆等工业过程工况。

测量原理

探头内部光源发出的光线以不同角度照射至棱镜与待测溶液的界面。由于入射角不同，部分光线发生全反射，部分光线发生折射，在 CCD 上形成亮区与暗区组成的光学图像。暗区与亮区的分界线对应入射角中的“临界角”。临界角的变化与溶液的折射率成函数关系。探头内置的 CCD 检测临界角位置，从而测得折射率 nD；同时内置温度探头实时测量介质温度。变送器根据 nD 和温度自动进行温度补偿，计算并显示溶液的浓度值。电信号经放大后转换为质量浓度、Brix、密度、折光指数等参数进行显示和远传。

技术特点

- 安装方式灵活多样：可选卡箍、法兰、螺纹安装。

- 测量不受介质颜色、浊度、粘度、气泡、固体杂质、结晶体的影响，也不受液体压力变化、流量突变、湍流现象影响。

- 自定义上下限报警，触摸屏输入，操作简单，可现场接报警灯。

- 出厂前每个探头均按标准单位下的折射率 nD 和温度 T 进行校准，探头校准完全一致，内置温度补偿，成套交付，即装即用。

- 折射率与浓度的非线性换算关系及温度补偿数据库编程于分体式显示控制器内，与探头相对独立。

- 所有探头出厂校准相同，可随意交换使用，无需重新校准或更改参数设置。一个显示控制器可连接 1~3 个探头。

- 内置浓度数据处理系统，可现场建立数据模型，自定义浓度曲线修正系数、多点温度补偿值等，保证数据一致性，提高测试精度。

- 探头具备自诊断功能，故障原因明确，便于现场维护和应急处理。

- 可依据现场情况进行折射率（RI）校准，执行调整以修正误差。

- 采用智能化芯片，运行无需试剂耗材，功耗低，探头内部光源寿命可长达 10 万小时，稳定性高，使用寿命长。

- 适用于粗盐水、一次盐水、二次盐水、精盐水等多工艺段。

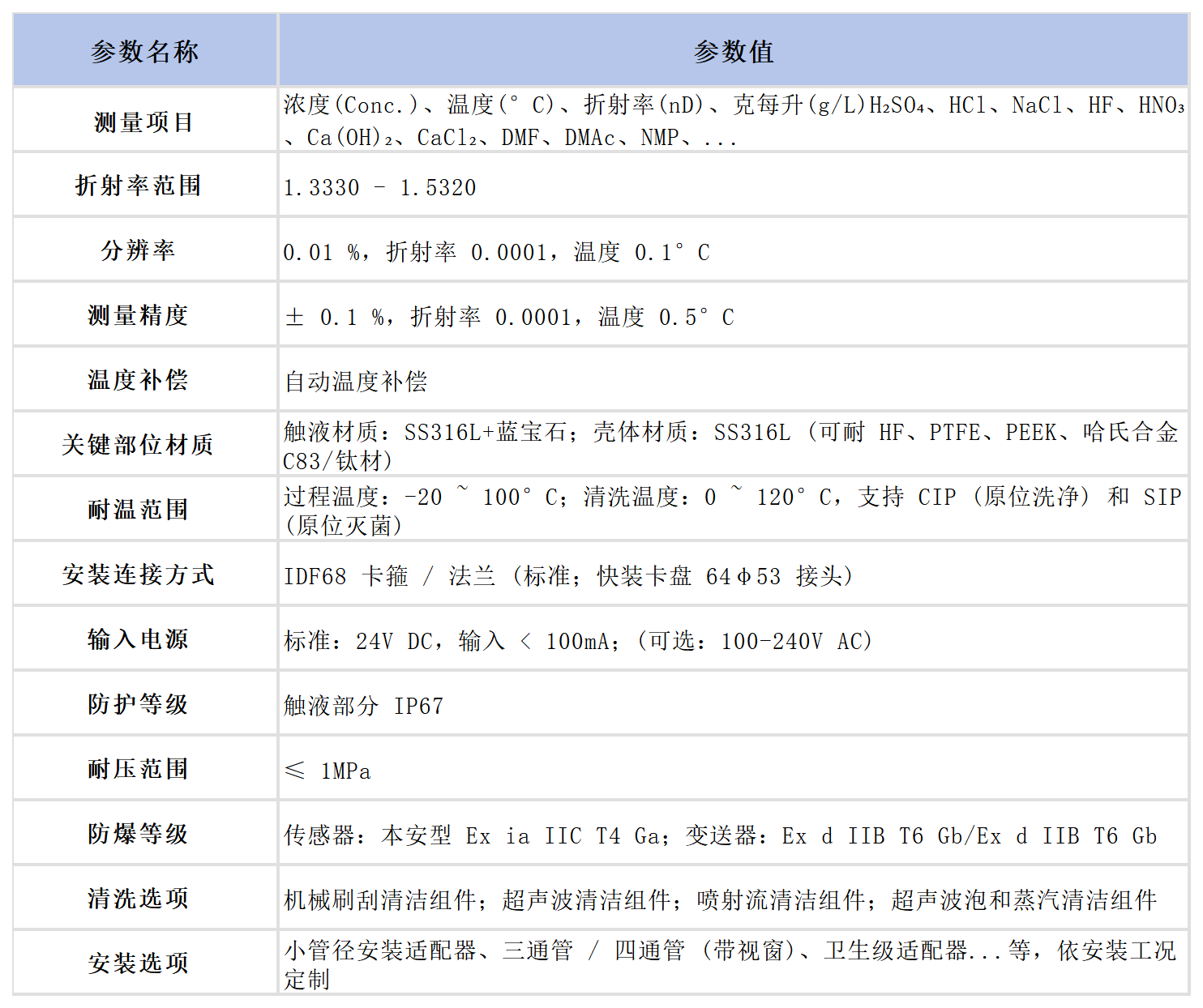

测量参数

- 测量项目：浓度（Conc）、温度（°C）、折射率（nD）、克每升（g/L），支持 H₂SO₄、HCl、NaCl、NaOH、HNO₃、Ca(OH)₂、CaCl₂、DMF、DMAC、NMP 等物质。

- 折射率范围：1.3330 ~ 1.5320

- 分辨率：浓度 0.01%，折射率 0.00001，温度 0.1°C

- 测量精度：浓度 ±0.1%，折射率 ±0.0001，温度 ±0.5°C

- 温度补偿：自动温度补偿

材质与工况

- 触液材质：SS316L + 蓝宝石

- 壳体材质：SS316L（可选 PTFE、PEEK、哈氏合金 C/B3、钛材）

- 过程温度范围：-20 ~ 100°C

- 清洗温度范围：0 ~ 120°C，支持 CIP（原位洗净）和 SIP（原位灭菌）

- 安装连接方式：IDF/ISO 卡箍 / 法兰（标准：快装卡盘 64-φ53 接头）

- 输入电源：标准 24V DC，电流 <100mA；可选 100-240V AC

- 防护等级：触液部分 IP67

- 耐压范围：≤ 1MPa

- 防爆等级：传感器为本安型 Ex ia IIC T4 Ga；变送器为隔爆型 Ex d IIB T6 Gb / Ex d IIC T6 Gb

- 清洗选项：机械刷刷清洁组件、超声波清洁组件、喷射清洁组件、微射流泡和蒸汽清洁组件

- 安装选项：小管径安装适配器、三通管/四通管（带视窗）、卫生级适配器等，依安装工况定制

典型应用领域

粗盐水、一次盐水、二次盐水、精盐水等氯碱工艺段；硫酸、盐酸、氢氧化钠、硝酸、氯化钠、氯化钙、DMF、DMAC、NMP 等酸碱及有机溶剂的浓度在线监测；食品饮料行业的 Brix 糖度测量；制药与化工过程控制。

M-5010-HT 高温型浓度在线分析仪以临界角光学原理和数字 CCD 检测为核心，结合自动温度补偿与多种清洗、防爆选项，实现无需试剂、高精度、高稳定性的在线浓度测量。其耐高温、耐腐蚀、防爆及自诊断特性，适用于复杂工业环境下的过程分析与质量控制。
