专利证书--一种除烃加热装置

文章出处:麦越环境 人气:192发表时间:2020-10-14 10-14 16:05

由上海麦越环境技术有限公司于2019年1月获得一种新型智能除烃仪专利证书

实用新型名称:一种除烃加热装置

专利申请日期:2019年2月15日

专利号:ZL 2019 2 0200954.5

专利权人:上海麦越环境技术有限公司 田文

发证机构:国家知识产权局

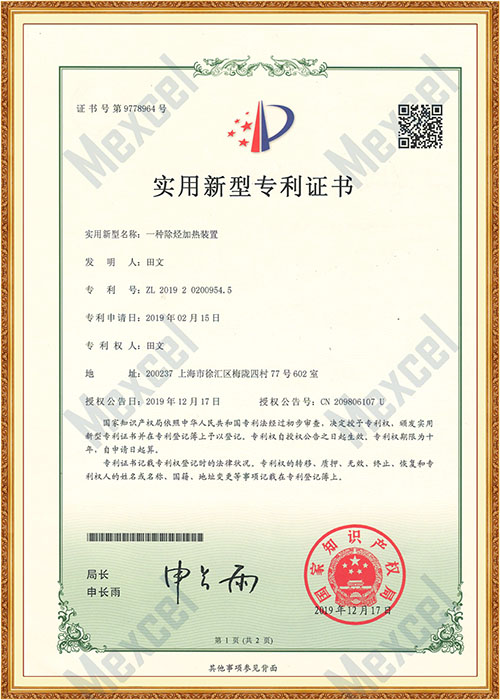

专利证书--一种除烃加热装置




本实用新型涉及空气净化设备,特别涉及一种除烃加热装置。



背景技术:

在线除烃仪是为vocs(挥发性有机物)在线检测设备提供零气的专用装置。其原理就是将空气加热到一定温度后,被加热的空气通过催化剂,使空气中的烃类物质发生氧化反应,形成水和二氧化碳,然后通过干燥剂和分子筛去除水和二氧化碳,得到总烃小于0.1ppm的零气,加热装置对在线除烃仪的系统性能有着重大的影响。现有除烃仪加热装置由螺旋加热器,钢圈,绕制在钢圈上的不锈钢螺旋管构成,螺旋加热圈安放在钢圈内,整套系统安置在保温盒中,保温盒内填充保温棉。加热装置工作时,加热器工作,将热量传递给钢圈,钢圈将热量传递给绕制在其上的不锈钢螺旋管,最终实现对通过螺旋管的空气进行加热。整个系统温控点和螺旋加热圈集成成一体。这种系统存在热效率低,控温不准,升温慢的问题。

因此需要一种控温准确、加热效率高、热调节反应及时、安全可靠的的除烃加热装置。

技术实现要素:

为了解决上述技术问题,本实用新型中披露了一种除烃加热装置,本实用新型的技术方案是这样实施的:

一种除烃加热装置,包括:外壳、空气管、加热元件、填充材料和控温系统;其中,所述加热元件为加热丝,布置在所述空气管外侧;所述外壳将所述空气管与所述加热元件封装在其内部;所述填充材料为无机粉末材料,填充于所述外壳与所述加热元件、所述空气管之间;所述控温系统包括一个以上的温度传感器,所述温度传感器布置于所述空气管外侧。

优选地,所述空气管为不锈钢直管,所述空气管外侧设置螺旋导槽,所述加热丝布置于所述螺旋导槽内。

优选地,所述加热元件还包括套设于所述加热丝外的氧化铝陶瓷护套。

优选地,所述温度传感器贴合于所述空气管外壁。

优选地,所述温度传感器的数量为多个,沿所述空气管延伸方向均匀分布。

优选地,所述填充材料为高导热材料。

优选地,所述填充材料为高绝缘材料。

实施本实用新型的技术方案可解决现有技术中除烃加热装置热效率低,控温不准,升温慢的技术问题;实施本实用新型的技术方案,使用缠缚在直空气管上的加热丝加热空气,设置高导热填充材料,提高加热装置的加热效率和温度调节的及时性;在空气管外壁上设置温度传感器,实现对空气温度的准确控制;在空气管外侧设置螺旋导槽,降低加热丝安装难度,并且可以提高热利用率,加快空气温度调控速度。

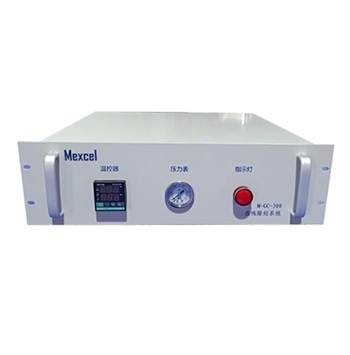

麦越M-GC-300除烃器

M-GC-300除烃器



产品概述


麦越公司的智能在线除烃仪专用于气相色谱分析仪的基线平稳。也是一种净化空气源的装置,通过对压缩空气中的总碳氢化合物进行催化裂解产生低于0.1PPm碳氢化合物的零级空气,在加热催化器中碳氢化合物被转化为二氧化碳和水蒸气,再分别经过脱除二氧化碳和水的装置后,即可得到零级别的空气,有效提高气体质量,保证色谱基线平稳。


上海麦越环境技术有限公司专业从事环境质量监测,环境监测设备的高新技术企业。由上海麦越环境技术公司自主研发的“一种VOCs在线监测仪实用新型转利证书”和“一种新型智能除烃仪实用新型转利证书”、“一种除烃加热装置实用新型转利证书”三项转利,获得国家知识产权局实用新型转利授权。此次授权的m-3000s挥发性有机物(VOCs)在线监测系统装置项目是上海麦越环境技术有限公司在不断实践过程中改进工艺和优化设备结构取得的技术成果。



1597132812

麦越M-3000-VOCs在线监测系统


上海麦越公司非常重视本公司M-3000s 污染源VOC(非甲烷总烃、苯系物)在线监测系统的认证,这是下一阶段的主要产品之一。在准备CCEP证书和其他证书的过程中,研发部门在原有产品的基础上继续进行改进。为了确保产品监控值的稳定性和准确性,除了在模拟环境中进行大量的单一气体测试和混合气体测量外,还不断与进口的高质量产品进行比较,建立数据模型,修复错误,以及更新算法;同时,生产和质量等相关部门也进行了许多复杂而细致的准备工作。 在很大程度上确保了提交材料的准确性和正确性。并与公司团队的所有部门积极合作,并有效地合作克服了这一挑战,细节决定质量,匠心创造美丽,终于获得环境保护协会颁发的CCEP认证书和一系列的专利认证和软件著作权认证。



麦越M-3000-VOCs在线监测系统 配件、软件系统等获得的认证有:

2018年4月通过CCEP环境保护产品认证证书

2018年污染源VOCs在线监测系统获得上海市环境保护产品质量监督检验总站的检测报告

2019年3月通过ISO14001环境管理体系认证证书

2019年11月获得一种VOCs在线检测仪实用新型专利证书

2019年12月取得在线VOC监测仪器系统管理软件著作权证书

2019年1月获得一种新型智能除烃仪实用新型专利证书

2019年2月获得一种除烃加热装置实用新型专利证书

2019年12月取得在线VOC监测仪器系统管理软件著作权证书

2019年3月取得网格化空气质量在线监测软件著作权证书

2019年7月取得便携式非甲烷总烃分析仪一体化监测系统软件著作权证书

2019年3月取得网格化空气质量在线监测软件著作权证书
