LEL红外气体检测仪

可燃气体检测仪的测量范围0-100%LEL是什么意思?
“LEL”是指爆炸下限。可燃气体在空气中遇明火种爆炸的最低浓度,称为爆炸下限--简称%LEL。英文:Lower Explosion Limited。
可燃气体在空气中遇明火种爆炸的最高浓度,称为爆炸上限--简称%UEL。英文:Upper Explosion Limited。
那么什么是爆炸下限?
可燃性气体的浓度过低或过高它是没有危险的,它只有与空气混合形成混合气或更确切地说遇到氧气形成一定比例的混合气才会发生燃烧或爆炸。燃烧是伴有发光发热的激烈氧化反应,它必须具备三个要素:a、可燃物(燃气);b、助燃物(氧气);c、点火源(温度)。可燃气的燃烧可以分为两类,一类是扩散燃烧,即挥发的或从设备中喷出、泄露的可燃气,遇到点火源混合燃烧。另一类燃烧,是可燃气与空气混合着火燃烧,这种燃烧反应激烈而速度快,一般会产生巨大的压力和声响,又称之为爆炸。燃烧与爆炸没有严格的区分。
爆炸极限是爆炸下限、爆炸上限的总称,可燃气体在空气中的浓度只有在爆炸下限、爆炸上限之间才会发生爆炸。低于爆炸下限或高于爆炸上限都不会发生爆炸。因此,在进行爆炸测量时,报警浓度一般设定在爆炸下限的25%LEL以下。
 微信图片_20210924094850.jpg光测环境LEL红外气体检测仪用于恒定连续性检测环境中的含碳化氢、可燃气体和蒸汽。
1、可燃气体在线红外LEL连续检测仪器,能够在危险工作环境下对各种可燃气体进行快速、可靠、精准的检测,为现场工作人员提供有效的个人安全防护。可广泛应用于石油、化工、燃气、石化。
2、可燃气体在线红外LEL连续检测仪器,能够提前检测废气爆炸上下限,正常报警值设定是一级25%,二级50%,并通过4-20ma通讯给治理设备,做出相应动作(切段废气源,打开排空),确保安全。

检测响应因子:
丙酮、氯乙烯、苯、i-丁烷、正丁烷、1,2-二氯乙烷、二氯甲烷、1,2-二氯丙烷、1,3-二氯丙烯、含氧氯丙烷、乙醇、乙酸乙酯、乙烯、环氧乙烷、正己烷、甲烷、甲醇、1-甲氧基-2-丙醇、一氯甲烷、甲基-i-壬酮、丁酮、正壬烷、正辛烷、正戊烷、丙烷、i-丙醇、丙烯、环氧丙烷、苯乙烯、甲苯、邻二甲苯,分别在0-100%LEL测量范围内。

LEL红外气体检测仪参数:

红外LEL相关参数
序号类别名称参数
1类型采用红外传感器技术的隔爆气体变送器
2操作原理温度补偿红外吸收作用(4 光束技术)
3气体与量程甲烷、丙烷和乙烯0 至 20…100%LEL
甲烷0 至 100% vol.
4测量性能数字分辨率0.5%LEL
重复性≤ ± 1%LEL
响应时间t0...90≤ 4 s("正常响应")
长期漂移≤ ± 1%LEL (12 个月后)
5电气参数输出信号4 至 20 mA,HART®
故障信号≤ 1.2 mA(可配置)
维修信号3 mA(可配置)
电源13 至 30 V 直流,3 线制
耗电量5.6 W(常规)
6环境条件温度– 40 至 + 85°C / – 40 至 + 180°F(存储温度)
湿度相对湿度 0 至 100%
压力700 至 1300 hPa / 23.6 至 32.5 inchHg
7外壳材质不锈钢 304



应用领域:
1、环保公司
2、治理设备厂家
3、RTO、RCO、催化燃烧、沸石转轮

fid污染监测有机物voc自动监控系统

一、产品介绍
上海麦越环境自主开发的M-3000S 污染源挥发性有机物在线监测系统采用*的全程伴热预处理+在线色谱技术+火焰离子检测法(FID), voc在线监测设备可以实现某一区域范围内的voc排放浓度在线连续监测,并对监测到的数据进行有效的管理,使得相关的设计、制造、验收等达到规定的技术标准。voc在线监测设备主要有样品前处理子系统、voc在线监测仪、数据采集及处理系统等部分组成,在线样品前处理装置采用全程高温伴热,可防止样品在传输过程中的冷凝损失,提高样品检测的准确度;voc在线监测仪采用*的色谱分离检测技术,检测量程宽、检测灵敏度高,可有效监测治理后voc组分的浓度变化;测量信号送入数据采集与处理子系统,该系统具有现场数据实时传送、远程故障诊断等功能,实现了工作现场的无人值守。


二、系统特点
1、标准化设计
符合*标准规范要求
结构设计合理,可实现连续自动监测
2、运行稳定安全,数据真实可靠
采样管线选用聚四氟乙烯、硼硅酸盐玻璃或耐腐蚀、惰性化材质,减少管路吸附造成的损失
全管路保温伴热,避免高沸点烃类物质冷凝“积油”及部件腐蚀
3、无人值守、操作方便
具有自我保护功能,气源供应不足时,火焰熄灭,关闭氢气空气。
自动恢复运行功能,开机、气源供应恢复或意外断电恢复后自动运行。
具备自动校准功能,实现无人值守。
三、系统组成
采样系统:采样管
预处理系统:正压防爆型、常规型
控制系统及软件:上位机工控系统、系统控制软件
挥发性有机物:非甲烷烃、苯系物、非甲烷烃 /苯系物、有机硫
无机气态污染物:二氧化硫/硫化氢、氨气/氮氧化物、一氧化碳、臭氧
气源 :零气发生器、氢气发生器、空气压缩机、氮气发生器
系统:气体动态校准仪(选配)、标准气体



四、技术参数

组分:VOCs/NMHC

出厂量程:0~1000ppm

量程上限:0~5000ppm

检出下限:0.05ppm

准确度:<2%(2ppm CH4/C3H8 标气)

流量:不低于 0.5L/min

零点漂移:<0.5%F.S.或者0.50 ppm (24h)

量程漂移:<2.0%F.S.或者0.20 ppm (24h)

零气流速:275~350 ccm

氢气流速:25~500 ccm

载气流速:35~70 ccm

使用区域:非防爆区、现场无强烈振动、无辐射热源、无强电磁干扰源

环境温度:5℃~+45℃

大气压力:50-106KPa




什么是烟气采样探头?

烟气采样探头是固定源管道或排污口气体的采集装置,它由采样探杆,固定法兰,加热腔体,采样滤芯等组成。一般用于烟气或VOC气体采样。



1、烟气采样探头的工作原理:
在抽气泵的作用下,被测样品气由插入样品壁内的采样管进入装置的腔体,经粉尘过滤器流向样品气输出口。取样过程中样品气后勤工作温度始终处于较高的状态(温控器较高温控设定值为160℃)使样品气重点水不至发生冷凝,从而明显地改善了过滤器的工作条件,装置中的温度控制器的设定取决于样品气中的含水量,即取决于样品气中水汽的露点值,为确保在此过程中不发生冷凝,设置的温控值应比其露点值高出20~30℃。装置中除样品气外,还设有反吹校准口,其反吹(清除)是指清洁的压缩空气,吹扫附在管筒过滤器外表面的浮尘,将其吹扫回烟道内,校准在此是指系统校准,系统校准不同于一起的校准,系统校准的目的一般地可以确定系统的采样速率,并由气路确定或修正系统测量误差等等,在使用时可酌情选用。



2、烟气采样探头应用
烟气采样探头适用于固定污染源气体采样,广泛应用于电力行业,冶金行业,水泥炉窑行业的烟气过滤采样以及各行业挥发性有机气体VOCs采样,自带有温度控制单元,反吹单元等,能适应各种工况烟气采样;固定污染源气体的工况是高温,高粉尘,强腐蚀环境,如果温度小于120℃的情况下水份和SO2,SO3 等酸性气体会发生化学反应腐蚀探头,粘性物质在短时间内会和粉尘堵塞过滤芯和加热采样线。



3、烟气采样探头特点
烟气采样探头采用可调节温度控制器,温度可调节控制在120-600℃,采样管和滤芯等部件采用耐高温耐腐蚀的材料制造,采样探头内部经过多道工序处理,不产生,不吸附,不与待测气体发生反应,有效保证了环境监测设备的数据准确性。



烟气采样探头通过连接法兰、密封圈可靠地连接在烟道的采样点上。烟气采样探头的前端可连接一根采样探管,样气通过采样探管汇集到样气采样探头的加热过滤器腔体内,经过烟尘过滤去铵盐后通过气体加热采样线进入分析系统机柜。样气采样探头腔体内定制的2μm 钛合金过滤器(符合HJ75及HJ1013标准)对样气进行烟尘过滤,防止灰尘进入分析系统内部。



全流路反吹控制装置定期对采样探管和样气采样探头的过滤器进行反吹,防止烟尘堵塞样气采样探头探管及过滤器导致烟气采样气路堵塞。


voc在线监测设备是什么原理

使用voc在线监测设备时特别要注意校正系数(CF,也称之为响应系数),它们代表了用PID测量特定某中voc气体的灵敏度,它用在当以一种气体校正PID后,通过CF可以直接得到另一种气体的浓度,从而减少了准备许多种标气的麻烦。

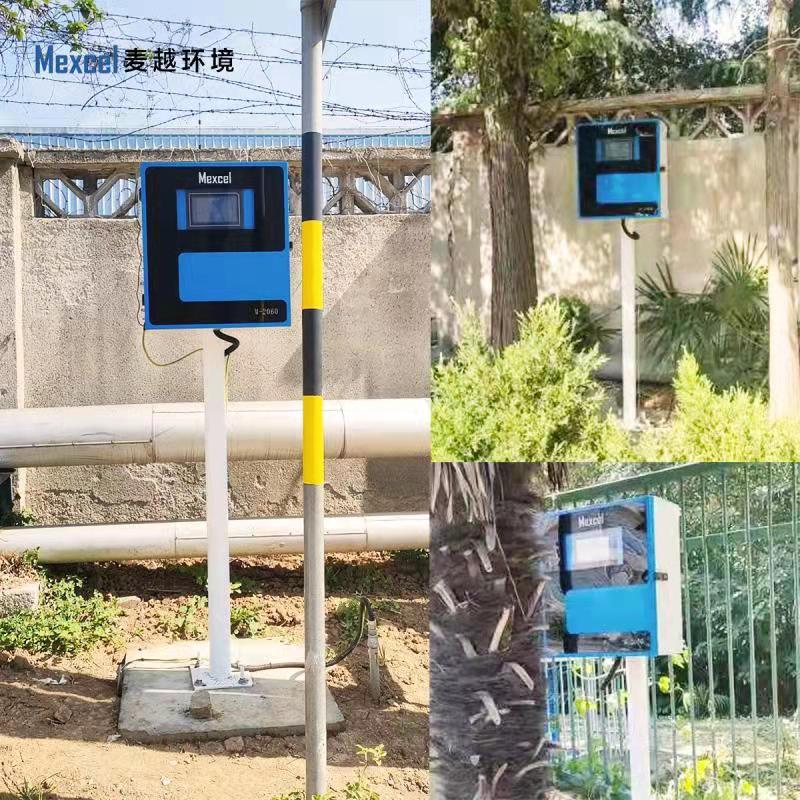

voc在线监测设备是上海麦越环境技术有限公司新打造的一款voc气体监测系统,采用8寸液晶触摸屏显示,美观大方;电路采用4层布线对弱信号及抗干扰更强;独立的高精度进口16位AD芯片及特有信号处理算法,测量数据精度更高更稳定。

1:PID传感器:由紫外灯光源和离子室等主要部分构成,在离子室有正负电极,形成电场,有机挥发物分子在高能紫外线光源激发下,产生负电子和正离子,这些电离的微粒在电极间形成电流,经检测器放大和处理后输出电流信号,最终检测到ppm级的浓度。



voc在线监测设备的PID传感器可以非常精确和灵敏地检测出ppm级的VOC,但是不能用来定性区分不同化合物,也就是说如果同一环境中同时有苯乙烯、苯、甲苯等气体,测出来的就是苯乙烯、苯、甲苯等的综合浓度值,也就是voc值,也叫非甲烷总烃值。如果环境中是单一成分苯,那么测出来的就是苯的浓度值。大部分挥发性有机物(voc)属于易烯易爆品,部分有毒甚至剧毒,并且可以通过反应生成PM2.5和臭氧等大气污染物,及时检测出voc的浓度能够有效减少爆炸事件的发生和降低对其大气的污染程度



国内常用voc检测方法主要有:



3:气相色谱火焰离子化检测法(GC-FID):利用有机物在氢火焰的作用下化学电离而形成离子流,借测定离子流强度进行检测。



优点是:快速出数据,采购成本和维护成本低,体积小,便于携带,缺点是不能对现场成分做分析,只能检测综合浓度。检测时样品被破坏,一般只能检测那些在氢火焰中燃烧产生大量碳正离子的有机化合物。FID检测器的优点是精度高,能对成分做分析,缺点是采购成本和维护成本高,不方便携带,不能满意现场出数据



2:热导检测器(TCD):基于不同物质具有不同的热导系数,几乎对所有voc都有响应,可以检测各种voc,且样品不被破坏,但灵敏度和精度相对较低。
