VOCs在线监测仪技术标准有哪些?

在VOCs在线监测设备的具体应用中,监测项目因制造业排放的气体而异。固定污染源VOCs主要来自喷涂行业、皮革行业、石化工厂、印刷行业、污水/垃圾处理厂、加油站泄漏、生物质、燃煤、半导体行业、冶金行业等。主要检测指标为苯系物、非甲烷总烃和部分挥发性有机溶剂。

vocs在线监测测量需求。

vocs在线监测设备可以实现治理项目前后VOC浓度的在线连续监测,有效管理测量数据。相关设计、制造、验收规范符合标准技术规范。



vocs在线监测测量原理。

vocs在线监测设备由三个子系统组成:在线样品预处理子系统、VOC在线监测仪、数据采集和处理子系统。在线样品预处理装置采用全过程高温伴热,可防止样品在传输过程中的冷凝损失,提高样品检测的准确性;VOC在线监测仪采用先进的色谱分离检测技术,检测范围广,检测灵敏度高,能有效监测处理后VOC成分的浓度变化;测量信号输入数据采集和处理子系统,具有实时传输现场数据和远程故障诊断的功能,实现工作现场无人值守。


vocs在线监控系统的特点。

采用气相色谱检测方法,测量精度高。全热法整体方案适用于高温、高湿、高浓度的恶劣工况,有效减少样品损失,保证数据的正确性和可靠性。FID探测器具有自动点火和温度判断功能。FID火焰熄灭后,氢气和空气流量自动关闭,确保系统安全。总分析时间控制在2分钟以内,能快速反映非甲烷总烃浓度的变化,保证监测结果的实时性。有多种数据输出端口,可以满足不同用户上传监控测量数据的需求。



VOCs在线监测系统哪家好

针对重点行业石油化工、电子、工业涂装等固定污染源VOCs排放监测需求,麦越环境推出了自主研发的VOCs在线监测系统。基于光离子技术,可实现烟气排放中的挥发性有机物(非甲烷总烃、苯系物等)的在线监测;可根据用户需求扩展其他组分(如酮类、脂类等有机物),具有较高的测量精度和较款的动态范围。同时,针对烟气中成分复杂、粉尘多的特点,产品的取样预处理系统采用了高温取样伴热、深度冷凝除水和多级过滤等技术,既保证了测量的准确性,又有效的克服了传统PID法容易受颗粒物和水汽污染的缺点。该产品技术成熟,目前已经运行于国内多家工业园区和石油化工企业。

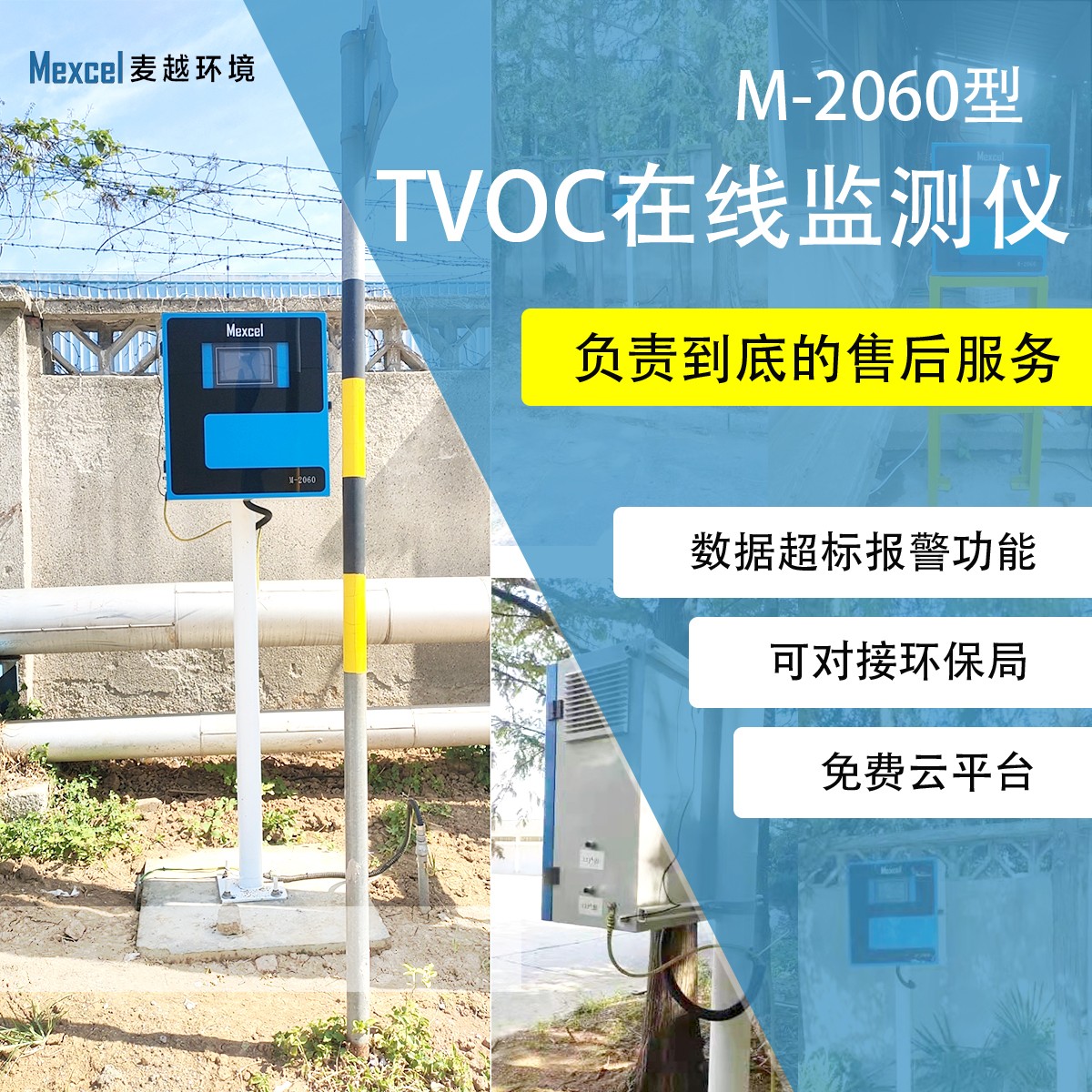

M-2060型 TVOC在线监测仪 主图.jpg


技术特点:

名称




  描述




检测气体:




  VOCs




检测原理:




  PID原理




检测方式:




  固定在线式长期连续检测,泵吸式的检测方式;




测量范围:




  0-1ppm,20ppm、50ppm、200ppm、2000ppm、6000ppm、10000ppm、0-5mg/m3、0-20 mg/m3、0-100 mg/m3、0-500 mg/m3、0-1000 mg/m3、0-5000 mg/m3、0-10000 mg/m3(可选,未列出量程可定制)




分 辨 率:




  0.001ppm ,0.01ppm,0.1ppm,1ppm、0.01 mg/m3、0.1 mg/m3、1 mg/m3




精 度:




  ≤±2%(实际浓度,更高精度要求根据传感器性能定)




重 复 性:




  ≤±0.5%




零点漂移:




  ≤±1%(F.S/年)




响应时间:




  ≤30秒(T90)




恢复时间:




  ≤20秒




防爆标志:




  Exd II CT6




防护等级:




  IP65




信号传输:




  三线制或四线制4-20mA、继电器(无源或有源输出)、总线制RS485-RTU





  通过无线模块功能可以实现检测数据的远程传输和状态报警、可实现以太网的接入(选配功能)




主体材质:




  壳体:ADC12铝合金,坚固,耐磨耐腐蚀(可选配316不锈钢壳体)





  气室:采用高强度耐磨耐腐蚀铝型材,坚固耐用(可选配316不锈钢气室)




安装方式:




  壁挂式




工作温度:




  -20℃~+60℃(特殊要求需定制)




工作湿度:




  ≤95%RH,无冷凝(湿度>90%RH,凝露可配过滤器)




相对湿度:




  10%~95%RH




供电电源:




  24VDC(正常工作电压范围12~30VDC)




功 耗:




  1.5W




工作压力:




  ≤200Kpa



尺 寸:

32cm*46cm*55cm(高*宽*长)

重 量:

约20Kg

质量保证:

质保期一年,保修期内免费维修。


产品特点

  (1)防爆、防雷、防静电、防反接设计,抗EMI、EMC 电磁干扰,抗脉冲浪涌电流冲击;

  (2)符合新国标并取得CPA计量器具型评、防爆认证等资质,CCEP环保认证;

  (3)系统集成度高,体积小,安装方便;

  (4)多级预处理,减少环境干扰;

  (5)自动存储数据,存储间隔可自定义;

  (6)液晶大屏显示,触摸操作;

  (7)多级预处理,延长设备使用寿命;

  (8)内置大功率吸气泵,监测范围更广;

  (9)显示实时数据曲线无线输出传输单元(DTU),数据可联环保局;


vocs检测仪挥发性有机物分析监测设备

vocs检测仪挥发性有机物分析监测设备


挥发性有机化合物(VOCS)是指沸点在 50℃~260℃之间、室温下饱和蒸气压过 133Pa 的易挥发性化合物,其主要成分为烷类、苯系物、芳烃类、烯类、卤烃类、酯类、醛类、酮类和其他化合物等,它的成分复杂,表现出的毒性、刺激性、致癌作用对人类健康造成较大的影响。根据贵方提供的监测需求,麦越环境自主开发的 污染源挥发性有机物在线监测系统采用*的全程伴热预处理+在线色谱技术+火焰离子检测法(FID),主要应用于对各种工业污染源排放有机物的实时监测,本系列在线气相色谱分析仪采用国际*技术,性能稳定可靠,自动化程度高,检测范围宽,能够测量 VOCS、烃(THC)、非甲烷烃(NMHC)、苯及苯系物等多项参数,对 VOCS 的浓度和排放率进行连续、实时地跟踪监控,并将有的监测参数传输至工控机软件和用户 DCS 系统,可通过数采仪与环保部门的数据系统通讯。系统设备放置在分析小屋内,操作和维护方便,具有现场数据实时传送、远程故障诊断等功能,实现了工作现场的无人值守。整套系统结构简单,模块化设计,稳定性强,运行成本低。


设计依据

Voc在线监测系统遵循下述标准和规范

GB-12519-2010    分析仪器通用技术条件

ISA S5.1     仪表符号和标志

GB 50131-2007自动化仪表工程施工及验收规范

GB 3095-2012       环境空气质量标准

GB/T16157—1996   固定污染源排气中颗粒物测定与气态污染物采样方法

GB50093—2002  自动化仪表工程施工及验收规范

GB16297-1996      大气污染物综合排放标准

HJ/T 38-1999固定污染源排放标准中非甲烷烃的测定 气相色谱法

HJ/T75—2007       固定污染源烟气排放连续监测技术规范(试行)

HJ/T76—2007       固定污染源烟气排放连续监测系统技术要求及检测方法(试行)

HJ/T212—2005    污染源在线自动监控(监测)系统传输标准

HJ/T 352—2007环境污染源自动监控信息传输、交换技术规范(试行)

HJ/T 47—1999      烟气采样器技术条件

HJ/T 48—1999      烟尘采样器技术条件

GB/T 15464-2008仪器仪表包装通用技术条件

GB/T 191-2008      包装储运图示标志


测量项目


测量参数:VOCS 气态污染物、O2、温度、压力、流速(流量)、湿度;


vocs检测仪挥发性有机物分析监测设备系统特点

配有触摸屏,菜单式操作,进行不同的配置可实现 VOCs 组份浓度,甲烷/非甲烷烃浓度及治理前后对比分析;采用气相色谱监测方法,符合*标准,分析周期短,测量准确;


系统可实现零点和量程自动校验功能(切换标气方式);采样探头至分析仪表的流路采用全程 125 度伴热,没有任何的冷点;样品无吸附,无堵塞现象;整个流路和部件材料适用高温、焦油、高压、高腐蚀等多种混合组份的恶劣工况,防止堵塞和腐蚀。


微电脑和系统控制软件,序列运行全自动监测分析环境空气中 C2-C12 挥发性有机污染物;


系统具有运行和报警、连锁并实现反吹、等功能,保证统长时间运行,同时拥有自诊断功能,减少了维护工作量和成本

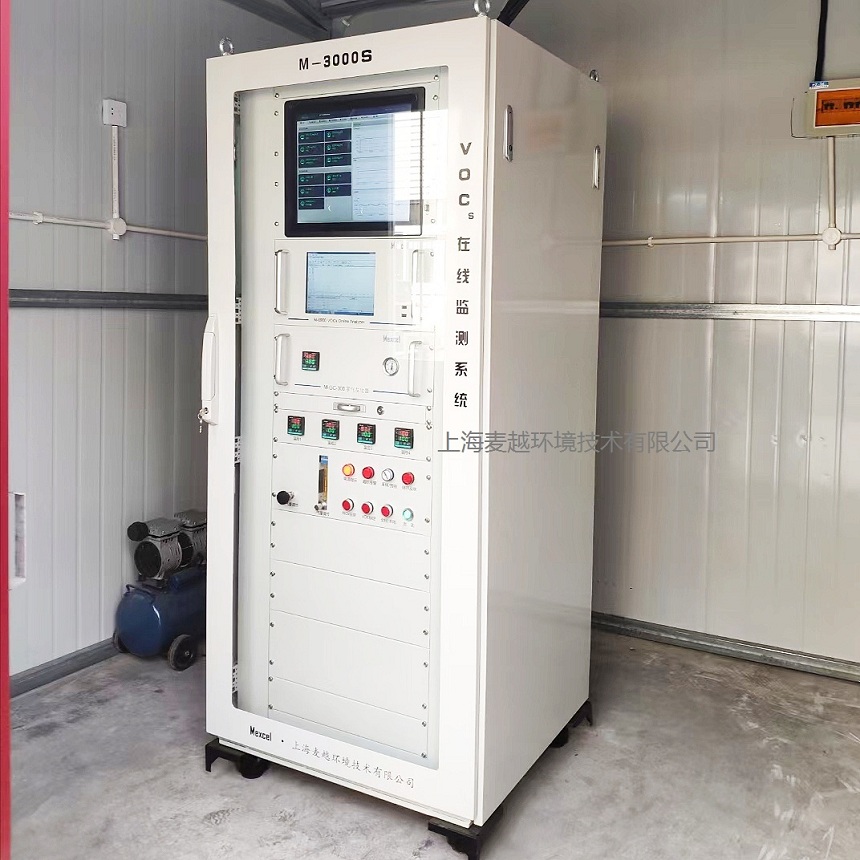

vocs污染源自动监控设施

一、产品介绍
麦越环境自主开发的 污染源挥发性有机物在线监测系统采用*的全程伴热预处理+在线色谱技术+火焰离子检测法(FID), voc在线监测设备可以实现某一区域范围内的voc排放浓度在线连续监测,并对监测到的数据进行有效的管理,使得相关的设计、制造、验收等达到规定的技术标准。voc在线监测设备主要有样品前处理子系统、voc在线监测仪、数据采集及处理系统等部分组成,在线样品前处理装置采用全程高温伴热,可防止样品在传输过程中的冷凝损失,提高样品检测的准确度;voc在线监测仪采用*的色谱分离检测技术,检测量程宽、检测灵敏度高,可有效监测治理后voc组分的浓度变化;测量信号送入数据采集与处理子系统,该系统具有现场数据实时传送、远程故障诊断等功能,实现了工作现场的无人值守。


二、系统特点
1、标准化设计
符合*标准规范要求
结构设计合理,可实现连续自动监测
2、运行稳定安全,数据真实可靠
采样管线选用聚四氟乙烯、硼硅酸盐玻璃或耐腐蚀、惰性化材质,减少管路吸附造成的损失
全管路保温伴热,避免高沸点烃类物质冷凝“积油”及部件腐蚀
3、无人值守、操作方便
具有自我保护功能,气源供应不足时,火焰熄灭,关闭氢气空气。
自动恢复运行功能,开机、气源供应恢复或意外断电恢复后自动运行。
具备自动校准功能,实现无人值守。

VOCs在线监测系统展会2.jpg三、系统组成
采样系统:采样管
预处理系统:正压防爆型、常规型
控制系统及软件:上位机工控系统、系统控制软件
挥发性有机物:非甲烷烃、苯系物、非甲烷烃 /苯系物、有机硫
无机气态污染物:二氧化硫/硫化氢、氨气/氮氧化物、一氧化碳、臭氧
气源 :零气发生器、氢气发生器、空气压缩机、氮气发生器
系统:气体动态校准仪(选配)、标准气体


四、技术参数

组分:VOCs/NMHC

出厂量程:0~1000ppm

量程上限:0~5000ppm

检出下限:0.05ppm

准确度:<2%(2ppm CH4/C3H8 标气)

流量:不低于 0.5L/min

零点漂移:<0.5%F.S.或者0.50 ppm (24h)

量程漂移:<2.0%F.S.或者0.20 ppm (24h)

零气流速:275~350 ccm

氢气流速:25~500 ccm

载气流速:35~70 ccm

使用区域:非防爆区、现场无强烈振动、无辐射热源、无强电磁干扰源

环境温度:5℃~+45℃

大气压力:50-106KPa
